Уровнемер ультразвуковой ДУУ4МА

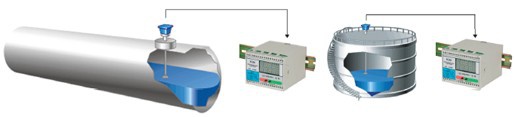

Уровнемеры могут осуществлять:
– контактное автоматическое измерение уровня жидких продуктов;
– контактное автоматическое измерение до четырех уровней раздела несмешиваемых жидких продуктов;
– измерение температуры контролируемой среды;
– измерение давления контролируемой среды;
– измерение объёма среды (объёмов фаз контролируемой среды для многопоплавковых датчиков) по градуировочной таблице резервуара (в рабочих условиях и приведенного к 15 °С);
– измерение плотности контролируемой среды (в рабочих условиях и приведенной к 15 °С);
– вычисление массы контролируемой среды;
– индикацию измеренных значений параметров и ввод настроек;
– формирование четырех токовых сигналов в диапазонах 0…20, 0…5 и 4…20 мА, в значении которых содержится информация о значениях измеренных параметров;
– управление внешними устройствами посредством двух изолированных ключей с выходом типа «сухой контакт» с программируемыми привязками, порогами и гистерезисами срабатывания;
– связь с ЭВМ верхнего уровня посредством последовательного интерфейса RS-485 в формате протокола Modbus RTU.
Уровнемеры, в состав которых входит датчик ДУУ2М, устанавливаются на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T4 (для датчиков ДУУ2М-02Т, -02ТА, -10Т, -10ТА) или температурной группы T5 (для всех остальных датчиков); уровнемеры, в состав которых входят датчики ДУУ2М с номерами разработок, содержащими букву «А», предназначены еще и для размещения на объектах класса 0 по ГОСТ Р 51330.9.
Уровнемеры, в состав которых входит датчик ДУУ2М, имеют взрывозащищенное исполнение, соответствие датчиков требованиям Технического регламента Таможенного союза ТР ТС 012/2011 обеспечивается выполнением требований безопасности согласно ГОСТ Р 51330.0, ГОСТ Р 51330.10. Датчики имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» (для датчиков с номерами разработок без буквы «А») или «Особовзрывобезопасный» (для датчиков с номерами разработок с буквой «А») для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11 температурной группы T4 (для датчиков ДУУ2М-02Т, -02ТА, -10Т, -10ТА) или температурной группы T5 (для всех остальных датчиков), маркировку взрывозащиты «1ExibIIBT4 X» (для датчиков ДУУ2М-02Т, -10Т), или «1ExibIIBT5 X»(для остальных датчиков с номерами разработок без буквы «А»), или «0ExiаIIBT4 X» (для датчиков ДУУ2М-2ТА, -10ТА), или «0ExiаIIBT5 X» (для остальных датчиков ДУУ2М с номерами разработок с буквой «А») по ГОСТ Р 51330.0 и могут применяться во взрывоопасных зонах согласно требованиям главы 7.3 ПУЭ (шестое издание) или других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.
Знак «Х» указывает на возможность применения датчиков в комплекте с блоком, имеющим вид взрывозащиты «Искробезопасная электрическая цепь» уровня «ia» (для датчиков с номерами разработок без буквы «А») или уровня «ia» (для датчиков со всеми номерами разработок) для взрывоопасных смесей категории IIB и параметры искробезопасных выходов UО≤14,3 В, IО≤80 мА.
Датчики ДУУ2М с номерами разработок с буквой «А» разрешается подключать только к вторичным приборам, имеющими вид взрывозащиты «Искробезопасная электрическая цепь» уровня «ia» и маркировку взрывозащиты [Exia]IIB.
Знак «Х» указывает также на необходимость предотвращения условий образования статического электричества на поплавке типа I (запрещается протирка, обдув сухим воздухом) и защитной крышке датчика (при ее наличии) во взрывоопасной зоне.
Уровнемеры, в состав которых входят датчики ДУУ6, ДУУ6-1, имеют взрывозащищенное исполнение, соответствие датчиков требованиям Технического регламента Таможенного союза ТР ТС 012/2011 обеспечивается выполнением требований безопасности согласно ГОСТ Р 51330.0, ГОСТ Р 51330.10. Датчики имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Особовзрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5, маркировку взрывозащиты «0ExiаIIBT5 X» по ГОСТ Р 51330.0.
Знак «Х» указывает на возможность применения датчиков в комплекте с блоком, имеющим вид взрывозащиты «Искробезопасная электрическая цепь» уровня «ia» и параметры искробезопасных выходов UO≤14,3 В; IO≤80 мА; PO≤0,3 Вт, LО≤22 мГн; CО≤1,8 мкФ. Знак «Х» указывает также на необходимость предотвращения условий образования статического электричества на поплавке типа I (запрещается протирка, обдув сухим воздухом) во взрывоопасной зоне.
Наименование параметра | ДУУ2М | ДУУ6 (ДУУ6-1) | Блок БСД4 |
---|---|---|---|
Длина чувствительного элемента | от 1,5 до 4 м (жесткий ЧЭ),
от 4 до 25 м (гибкий ЧЭ) (по специальному заказу возможно изготовление датчиков с другой длиной ЧЭ) | от 1,5 до 6 м | - |
Температура
контролируемой среды | от минус 45 до +65 °C (для ДУУ2М-01… -08, -10, -12, -14, -16, -01А...-08А, -10А, -12А, -14А, -16А); от минус 45 до +120 °C (для ДУУ2М-02Т, ДУУ2М-02ТА); от минус 10 до +100 °C (для ДУУ2М-10Т, ДУУ2М-10ТА)
(другие температурные диапазоны по специальному заказу) | от минус 40 до +65 °C при условии незамерзания контролируемой среды (другие температурные диапазоны по специальному заказу) | - |
Давление контролируемой среды | до 0,15 МПа (гибкий ЧЭ),
до 2,0 МПа (жесткий ЧЭ) (диапазон избыточного давления более номинального по специальному заказу) | до 6,28 кПа | - |
Плотность контролируемой среды | от 600 до 1500 кг/м3 | от 650 до 850 кг/м3 | - |
Маркировка взрывозащиты | 1ExibIIВT4/Т5 X или 0ExiaIIBT4/T5 X | 0ExiаIIBT5 X | [Exiа]IIB |
Степень защиты | IP68 по ГОСТ 14254 | IP68 по ГОСТ 14254 | IP20 по ГОСТ 14254 |
Климатическое исполнение | ОМ1,5 по ГОСТ 15150 | ОМ1,5 по ГОСТ 15150 | УХЛ4 по ГОСТ 15150 |
Температура внешней среды | от минус 45 до +75 °С
(По специальному заказу возможно изготовление датчиков с расширенным диапазоном температур до минус 55 °С) | от минус 45 до +75 °С (По специальному заказу возможно изготовление датчиков с расширенным диапазоном температур до минус 55 °С) | от минус 40 до +45 °С |
Пределы изменения атмосферного давления | от 84 до 106,7 кПа | от 84 до 106,7 кПа | от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.) |
Тип атмосферы | III, IV (морская и приморско-промышленная) | III, IV (морская и приморско-промышленная) | II (промышленная) |
Срок службы | 14 лет | 14 лет | 14 лет |
Масса | не более 13,5 кг | не более 7,6 кг | не более 0,45 кг |
Габаритные размеры | 186(278)*х112х(133,5+Lдуу2м**) мм, (без защитной крышки) 189(281)*х130х(171,5+Lдуу2м**) мм, (с защитной крышкой)
*В скобках приведены размеры при наличии в датчике разъемного кабельного соединения **Lдуу2м - длина чувствительного элемента датчика | 215х145х(121+Lчэдуу6**)мм **Lчэдуу6 - длина чувствительного элемента датчика | 100х77,5х112 мм |
