Трансформаторы напряжения 6 (10)-35 кВ

Трансформаторы напряжения серии JDZ (пр-во: HEAG) предназначены для использования в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

В основе работы трансформаторов напряжения лежит принцип преобразования измеряемых напряжений, проходящих по первичной обмотке, в напряжения, существенно меньшие по значению, которые можно измерить обычными измерительными приборами.

Трансформаторы напряжения выполнены в модификациях для внутренней установки (JDZX10-3,6,12(REL-12), JDZ(X)8-3,6,12R, JDZX10-3,6,12(RZL-12)) и для наружной установки (JDZ(J)W-12, JDZ(X)(F)W8-35, JDZ(X)(J)W-10), отличающихся рабочим напряжением, конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.

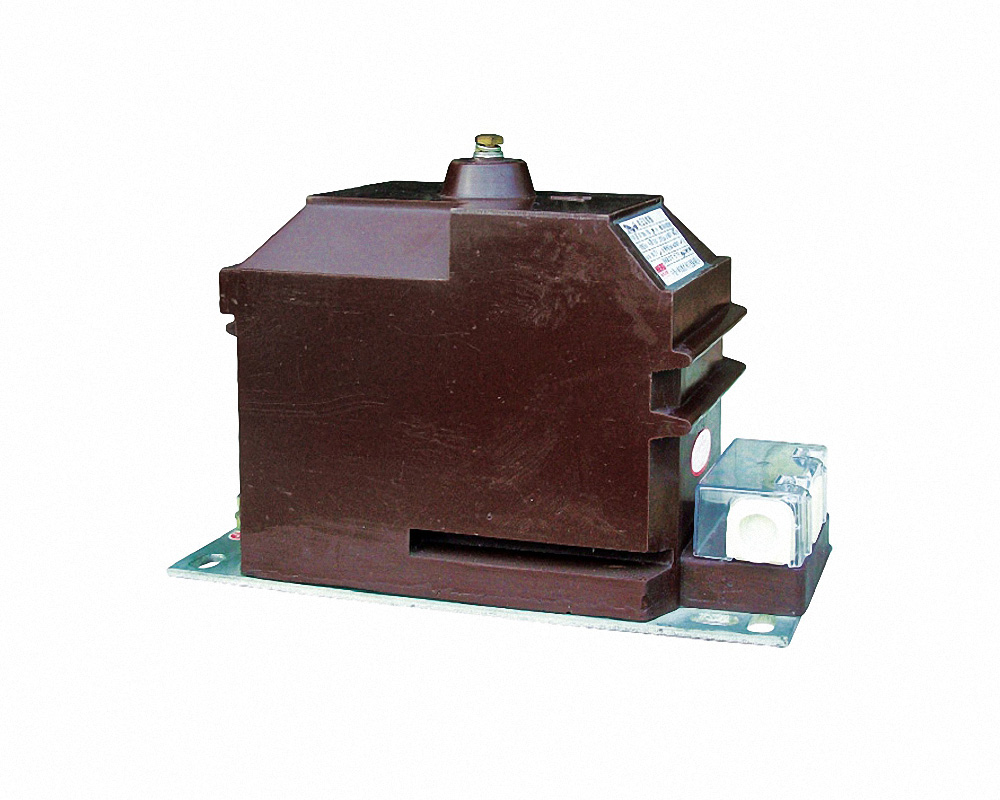

Трансформатор напряжения JDZX10-3,6,12 (REL-12)

Трансформатор напряжения в литой эпоксидной изоляции, с заземляемой первичной обмоткой, полностью герметичен, для внутренней установки. Имеет малые размеры и вес. Подключается на фазное напряжение. Применяется в системах измерений, включая системы коммерческого учета, и для релейной защиты. Имеет клеммную коробку с прозрачной крышкой для подключения вторичной нагрузки с возможностью пломбировки. Выполнен в соответствии с требованиями стандартов IEC60044-2, GB1207-1997, ГОСТ1983-2001.

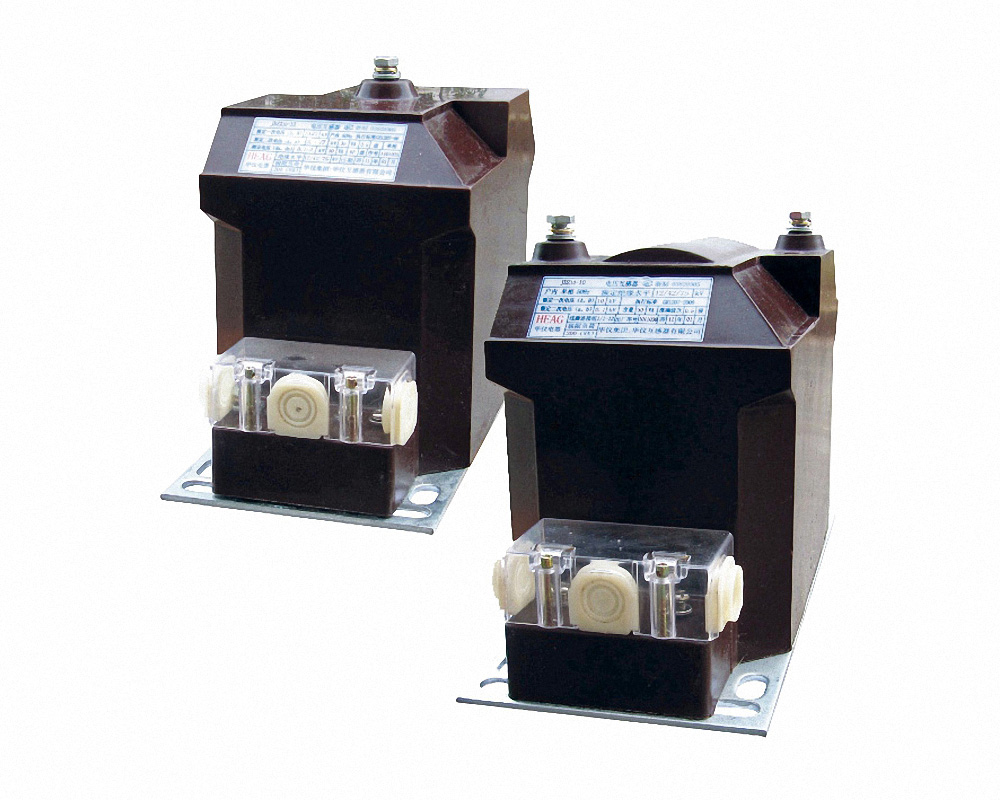

Трансформатор напряжения JDZX10-3,6,12 (RZL-12)

Трансформатор напряжения в литой эпоксидной изоляции, полностью герметичный, для внутренней установки. Может подключаться на фазное напряжение (заземляемый), или на линейное напряжение (незаземляемый).

Применяется в системах измерений напряжения и электрической энергии, включая автоматизированные системы коммерческого учета, и для релейной защиты. Имеет клеммную коробку с прозрачной крышкой для подключения вторичной нагрузки с возможностью пломбировки.

Предназначен для электрических сетей с изолированной нейтралью и номинальным напряжением 3,6, 10 кВ, 50 Гц.

Выполнен в соответствии с требованиями стандартов IEC60044-2, GB1207-1997, ГОСТ1983-2001.

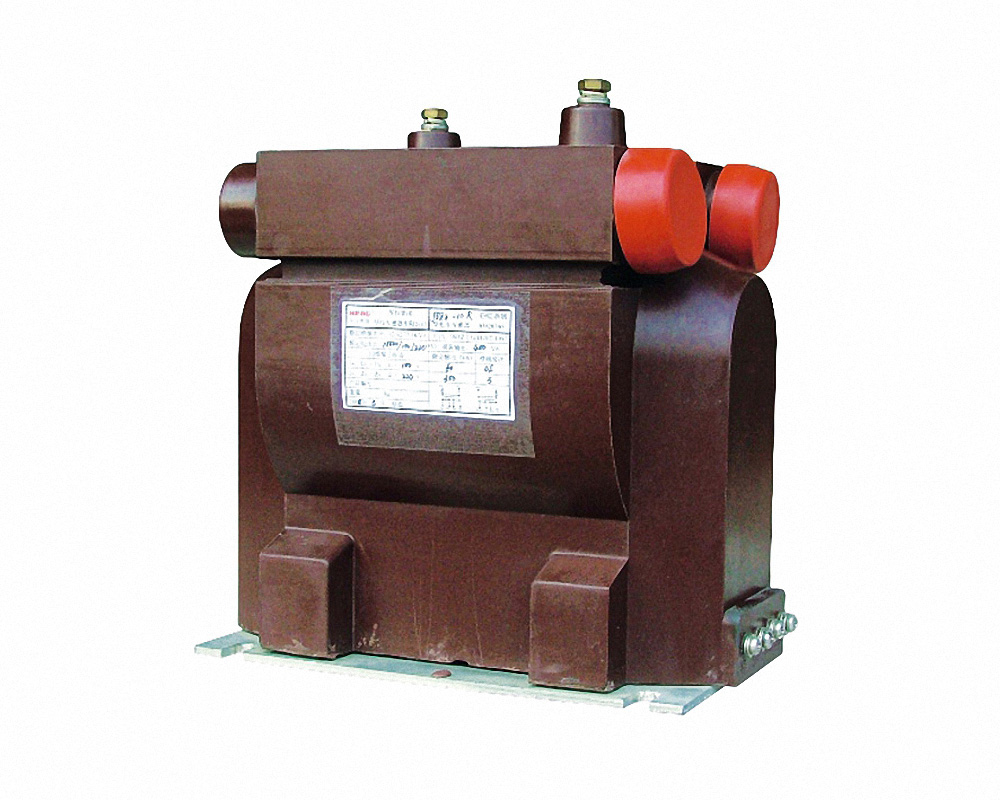

Трансформатор напряжения JDZ(X)8-3,6,12R

Трансформатор напряжения в корпусе из литой эпоксидной изоляции, полностью герметичен. В корпусе трансформатора предусмотрена установка плавких предохранителей для защиты от внутренних повреждений.
Трансформаторы данной конструкции имеют малые размеры и вес и обладают повышенной стойкостью к дуговому воздействию и старению изоляции под действием ультрафиолетового облучения, большой длиной путей тока утечки и малым уровнем частичных разрядов.

Применяется в системах измерений, включая автоматизированные системы коммерческого учета, и релейной защиты. Имеет клеммную коробку с прозрачной крышкой для подключения вторичной нагрузки с возможностью пломбировки. Предназначен для электрических сетей с изолированной нейтралью и номинальным напряжением 3, 6, 10 кВ, 50Гц., может применяться для подключения на фазное, или на междуфазное напряжение сети.
Выполнен в соответствии с требованиями стандартов IEC60044-2, GB1207-1997, ГОСТ 1983-2001.

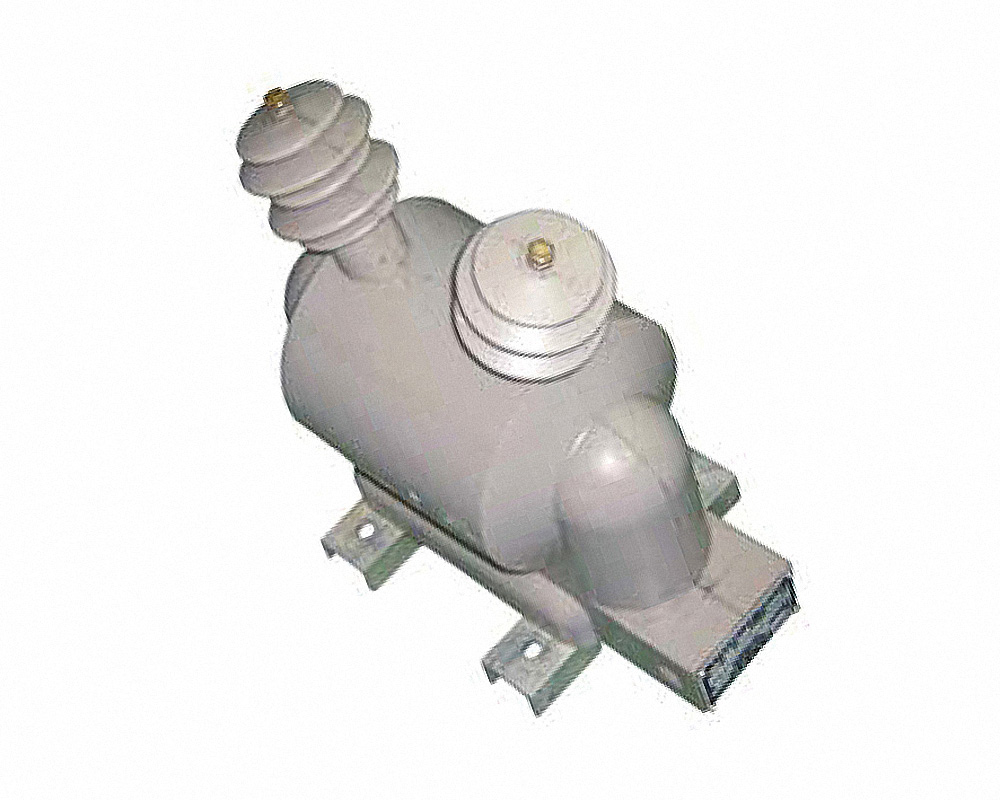

Трансформатор напряжения JDZ(J)W-12

Трансформатор JDZ(J)W-12 — это однофазный трансформатор напряжения в литом корпусе из эпоксидного компаунда с высоковольтными изоляторами из силиконовой резины с повышенной стойкостью к токам утечки, герметичный. Служит для измерения и релейной защиты в электрических цепях номинальным напряжением 10 кВ, 50Гц. Может подключаться на фазное, или междуфазное напряжение.
Имеет клеммную коробку с крышкой для подключения вторичной нагрузки с возможностью пломбировки и антивандальной защитой. Выполнен в соответствии с требованиями стандартов IEC 60044-2, GB 1207-1997, ГОСТ 1983-2001.
Номинальные уровни изоляции: 12/42/75кВ.

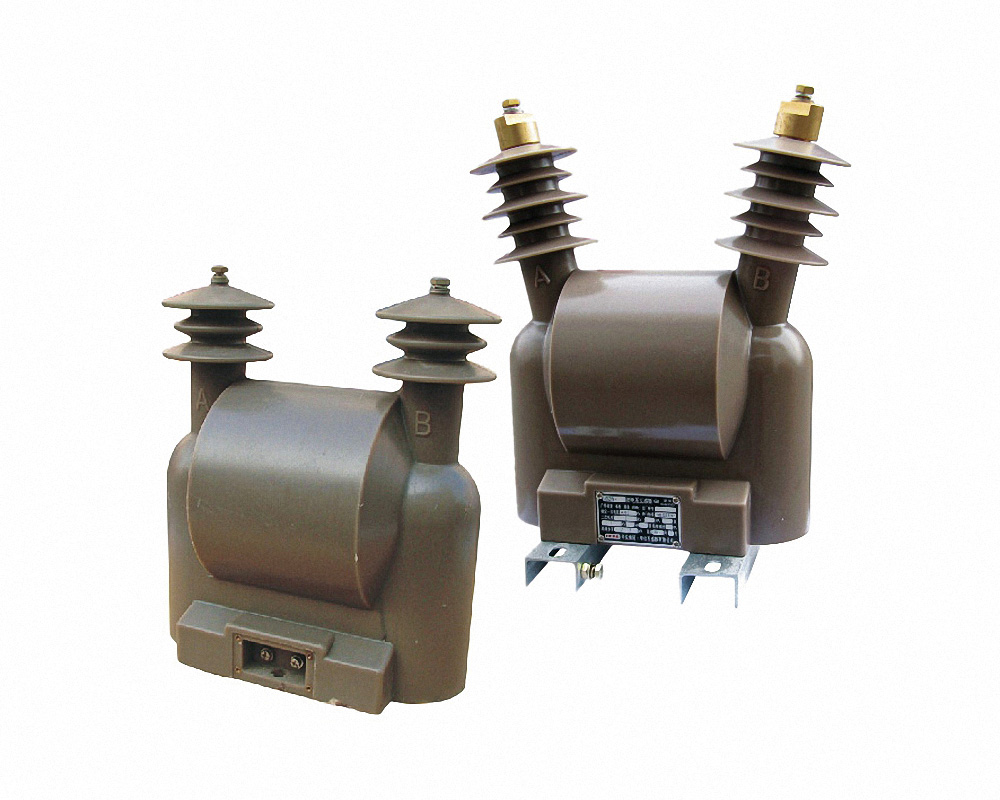

Трансформатор напряжения JDZ(X)(J)W-10

Однофазный трансформатор напряжения с литой изоляцией из эпоксидного компаунда, герметичный, для наружной установки. Служит для измерений и питания цепей автоматики, защит и сигнализации в электрических сетях с номинальным напряжением 10 кВ, 50Гц. Подключается на фазное, или междуфазное напряжение сети. Выполнен в соответствии с требованиями стандартов IEC 60044-2, GB 1207-1997, ГОСТ 1983-2001.
Номинальный уровень изоляции трансформатора: 12/42/75кВ.

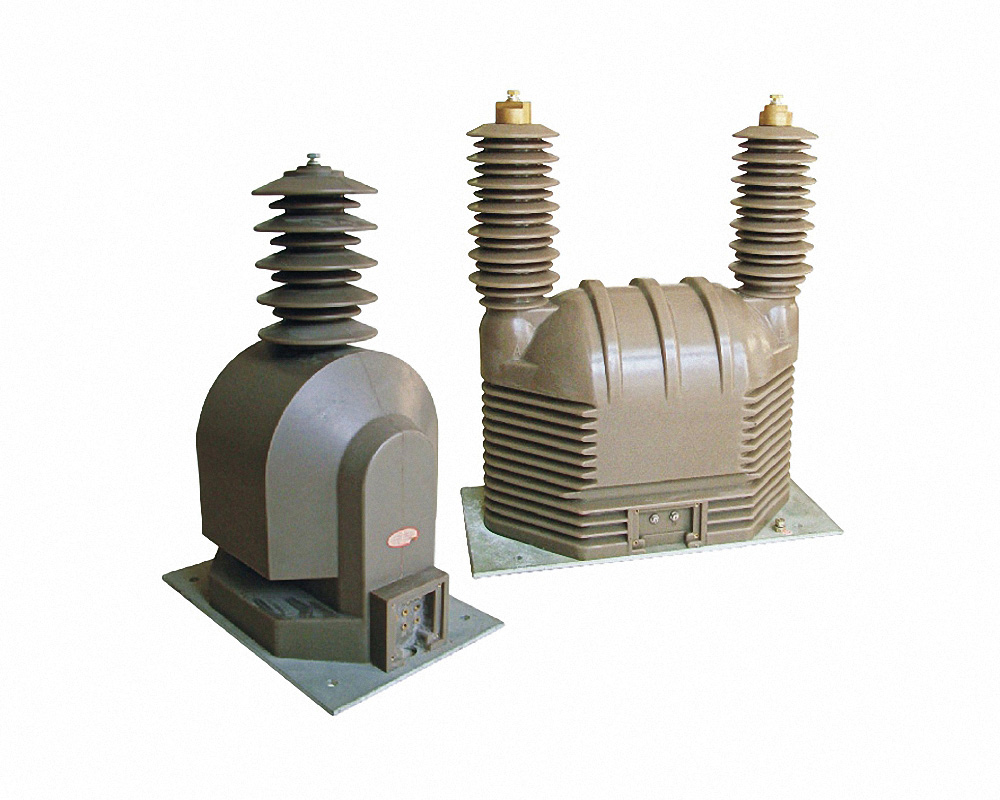

Трансформатор напряжения JDZ(X)(F)W8-35

Трансформатор напряжения в литой эпоксидной изоляции, полностью герметичен. Может подключаться на фазное (заземляемый), или на междуфазное (незаземляемый) напряжение. Применяется в цепях измерений, включая автоматизированные системы коммерческого учета, и релейной защиты.
Имеет клеммную коробку с крышкой для подключения вторичной нагрузки с возможностью пломбировки.
Предназначен для электрических сетей с изолированной нейтралью и номинальным напряжением 35 кВ, 50Гц. Выполнен в соответствии с требованиями стандартов IEC60044-2, GB1207-2006, ГОСТ1983-2001.
