Длинно-искровые разрядники

РДИ являются российской разработкой и по своим конструктивным параметрам, техническим характеристикам и функциональным возможностям представляют особый класс устройств грозозащиты, не имеющий мировых аналогов. Принцип действия всех видов РДИ заключается в ограничении грозовых перенапряжений на ВЛ за счет искрового перекрытия по поверхности изоляционного тела разрядника с длиной канала разряда, в несколько раз превосходящей строительную высоту защищаемой изоляции, и гашении сопровождающих токов промышленной частоты за счет обеспеченного таким образом снижения величины среднего градиента рабочего напряжения вдоль канала грозового перекрытия.

Главным отличительным достоинством класса длинно-искровых разрядников является их неподверженность разрушениям и повреждениям грозовыми и дуговыми токами, поскольку они протекают вне аппаратов, по воздуху вдоль их поверхности. Это уникальное для грозозащитных аппаратов качество наряду с конструктивной простотой предопределило возможность их успешного применения в качестве эффективного и надежного средства защиты воздушных линий и электрических сетей от грозовых перенапряжений и их последствий.

Опытно-промышленная эксплуатация РДИ началась в 2000 г. с момента принятия соответствующего Постановления НТС РАО «ЕЭС России» о перспективности применения длинно-искровых разрядников разработки «НПО Стример» для грозозащиты ВЛ 6, 10 кВ, рекомендовавшего установку на ВЛ как с защищенными, так и с голыми проводами, одного из видов РДИ — петлевого разрядника РДИП-10. Данные разрядники, имеющие в соответствии с утвержденными в 2002 году «Техническими условиями» официальное сокращенное название РДИП-10-4-УХЛ1, прошли все необходимые испытания и сертификацию, приняты МВК к серийному производству и массовой эксплуатации в энергосистемах России. В Республике Беларусь длинно-искровые разрядники введены в стандарт ГПО «БЕЛЭНЕРГО» по проектированию ВЛП с защищенными проводами 10 кВ СТП 09110.21.182-07.

Мультикамерная система, как альтернатива длинно-искровому разряднику

Разработка молниезащитных устройств для ВЛ классов напряжения свыше 10 кВ на основе применения конструктивных решений, использованных для реализации технологии длинно-искрового разряда, технически крайне затруднительна по ряду объективных причин. Для обеспечения необходимой дугогасящей способности РДИ требуется слишком большая их длина, что становится нерациональным.

В основу разработок молниезащитных разрядников на более высокие классы напряжений в НПО "Стример" был заложен принцип разбиения канала разряда на множество частей. При этом дугогасительные возможности разрядника должны определяться, главным образом, конструктивно-геометрическими параметрами его, так называемой, мультиэлектродной системы (МЭС), состоящей из большого числа электродов с малыми искровыми промежутками.

В результате интенсивных работ по совершенствованию разрядников на основе МЭС была изобретена и освоена технология применения мультикамерных систем (МКС) для создания устройств молниезащиты на все классы напряжения от 6 до 500 кВ. Разработанные по этой технологии в НПО "Стример" молниезащитные устройства образуют два принципиально новых вида:

  • разрядники мультикамерные (РМК)
  • изоляторы-разрядники мультикамерные (ИРМК).

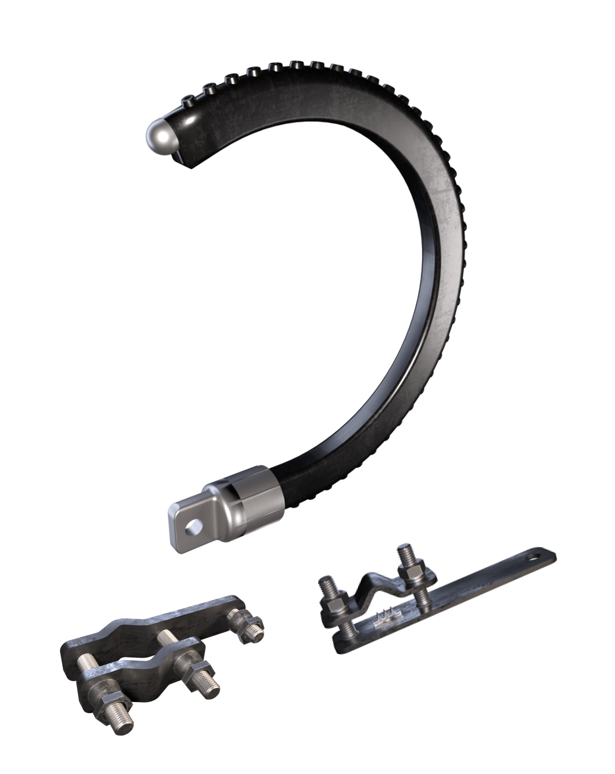

РДИП-10 предназначен для защиты воздушных линий электропередачи напряжением 6-10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий, и рассчитан для работы на открытом воздухе при температуре окружающего воздуха от минус 60°С до плюс 50°С в течение 30-и лет.

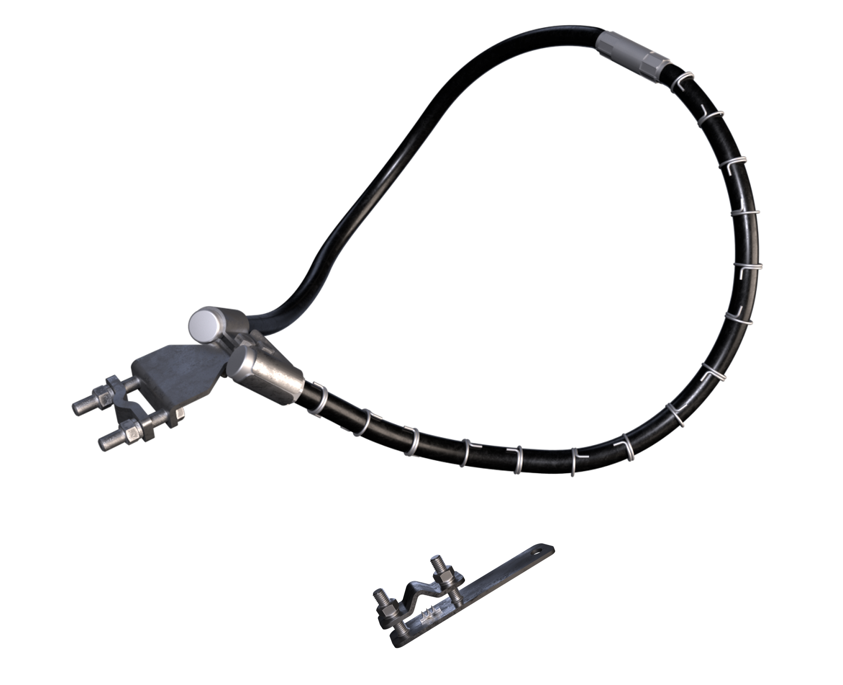

Разрядник РДИШ-10 предназначен для защиты ВЛ напряжением 6, 10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий в тех случаях, когда необходимо применять двойное крепление проводов.
РДИМ-10 предназначен для защиты от прямых ударов молнии и индуктированных грозовых перенапряжений воздушных линий электропередачи и подходов к подстанциям напряжением 6-10 кВ трехфазного переменного тока с неизолированными и защищенными проводами.
РДИМ-10 обладает наилучшими вольт-секундными характеристиками, именно поэтому его целесообразно применять для защиты участков линии, подверженных прямым ударам молнии, а также для защиты подходов к подстанциям ВЛ.
РДИМ-10-К предназначен для защиты от индуктированных грозовых перенапряжений и их последствий воздушных линий электропередачи (ВЛ) напряжением 6, 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами компактного исполнения с расстоянием между соседними проводами около 0,5 м и с изоляторами класса 20 кВ в районах со степенью загрязнения не выше II.
Инновационное решение для молниезащиты
Разрядник РМК-20 предназначен для защиты воздушных линий электропередачи напряжением 6 — 20 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.

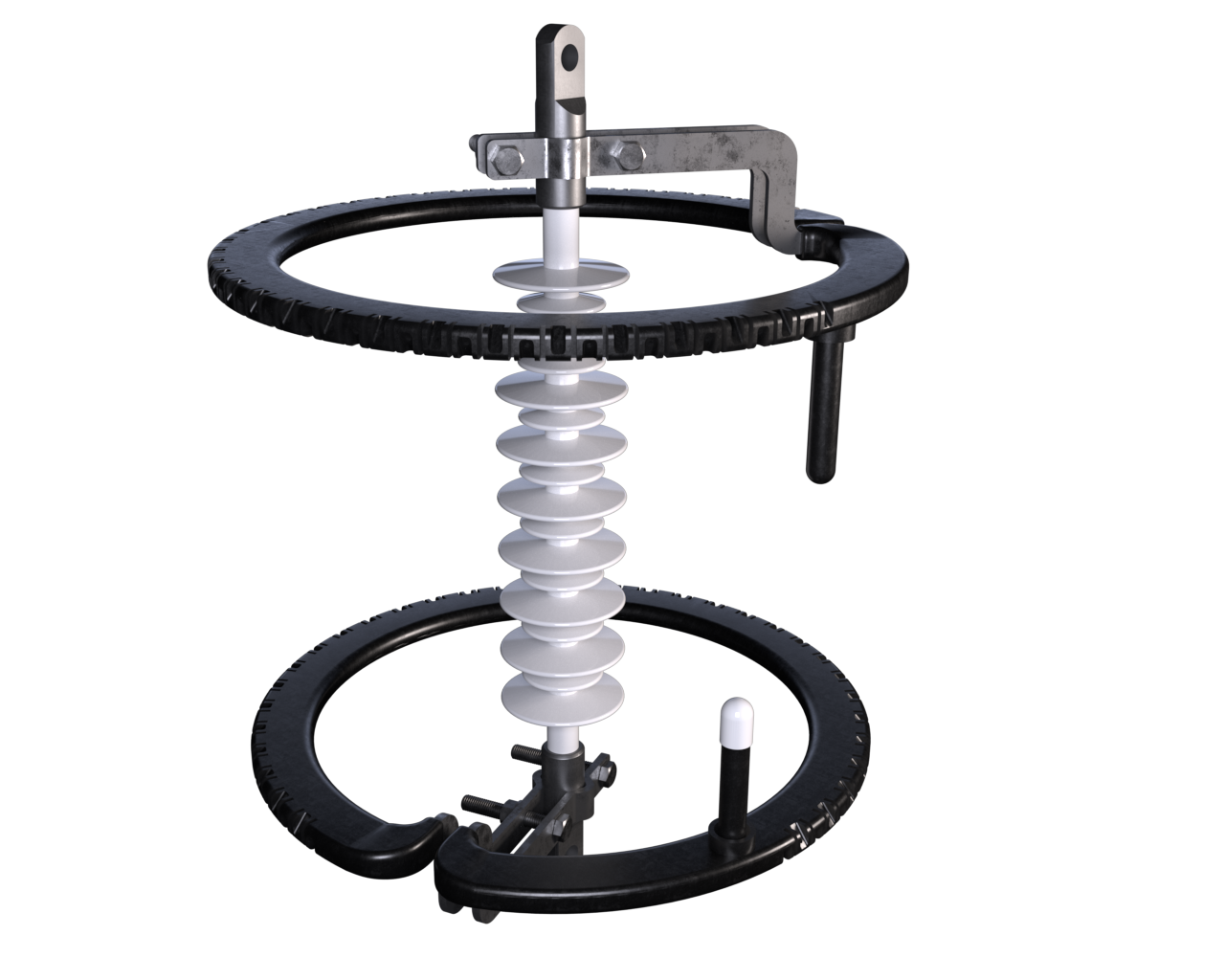

ИРМК-U120AD является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника. Его применение позволяет защитить воздушные линии электропередачи напряжением 35-500 кВ от прямых ударов молнии и от индуктированных грозовых воздействий и их последствий. При использовании ИРМК вместо стандартных изоляторов возможно обеспечить молниезащиту ВЛ любого класса напряжения, так как с увеличением класса напряжения увеличивается число изоляторов в гирлянде, и соответственно увеличивается номинальное напряжение и дугогасящая способность гирлянды из ИРМК. Применение ИРМК на ВЛ позволяет отказаться от грозозащитного троса. При этом снижается высота, масса и стоимость опор, а также стоимость всей ВЛ в целом, но обеспечивается её надёжная молниезащита.
Мультикамерный разрядник РМКЭ-35 предназначен для защиты ВЛ от аварийных отключений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии в фазные провода; а также для снижения амплитуд и длительностей набегающих на подстанции волн молниевых перенапряжений в результате обеспечения их среза до уровня безопасного для аппаратов молниезащиты подстанции.

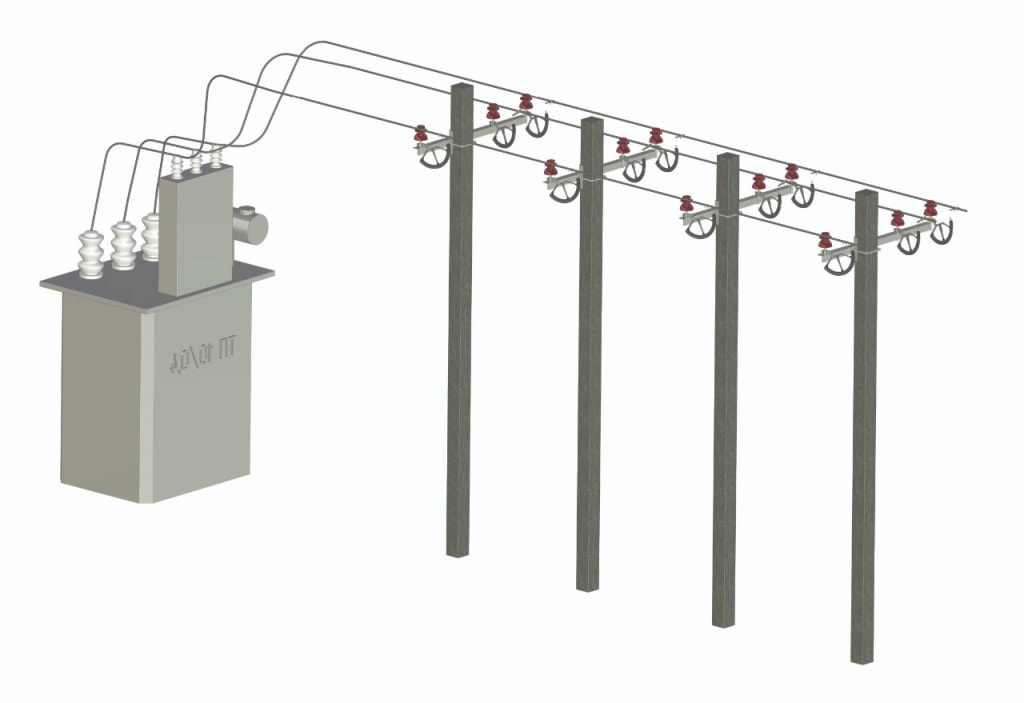

Оснащение подхода к подстанции (4 опоры, что примерно соответствует 200 м) комплектом защиты подхода к подстанции ЗППС-10 обеспечивает ограничение набегающей волны перенапряжения, а также снижает вероятность близких коротких замыканий.

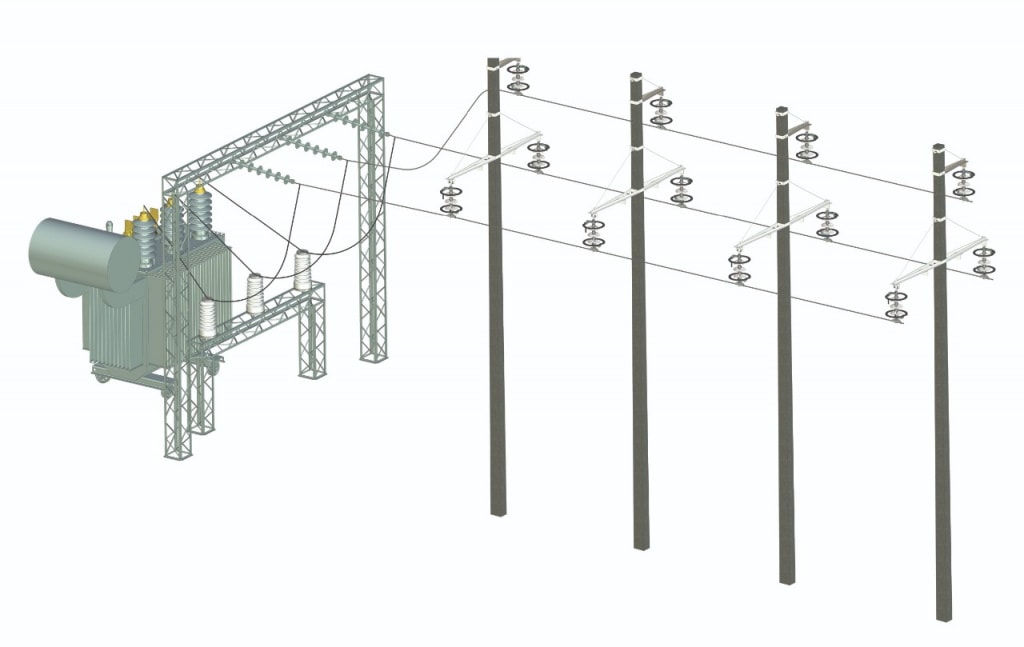

Оснащение подхода к подстанции (4 опоры, что примерно соответствует 600 м) комплектом защиты подхода к подстанции ЗППС-35 обеспечивает ограничение набегающей волны перенапряжения, а также снижает вероятность близких коротких замыканий.
