Длинно-искровые разрядники РМКЭ-35

Описание

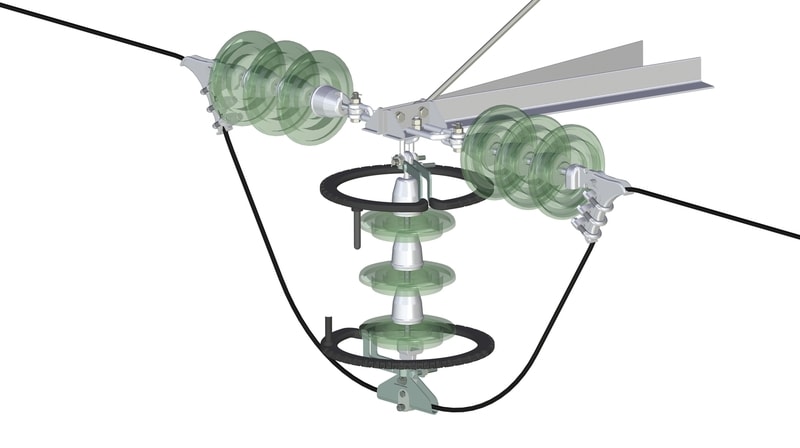

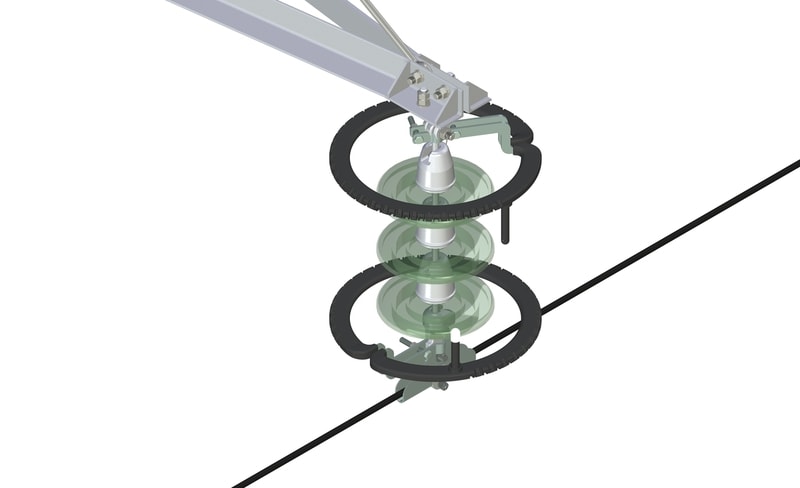

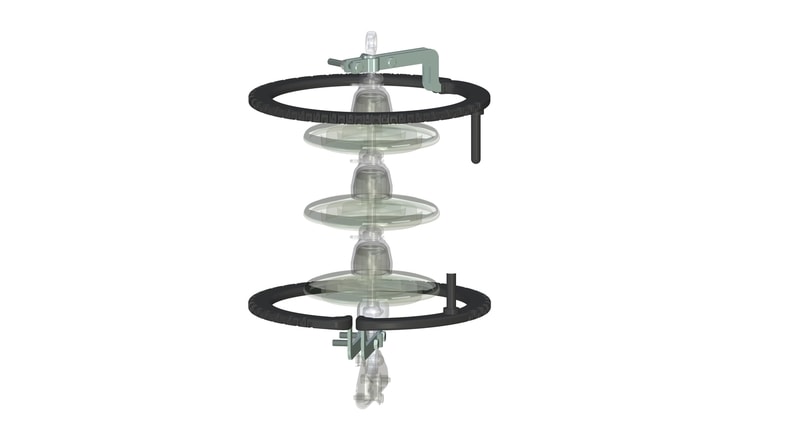

Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) класса напряжения 35 кВ трехфазного переменного тока с неизолированными и защищёнными проводами от отключений и повреждений, возникающих вследствие воздействия индуктированных перенапряжений, обратных перекрытий и прямых ударов молнии. Разрядник устанавливается электрически параллельно защищаемому изолятору либо гирлянде изоляторов на опоры с подвесной и натяжной изоляцией. На опорах с натяжной изоляцией разрядник устанавливается в шлейф (при данном виде монтажа необходимо отдельно докупать изолятор с поддерживающей арматурой и при необходимости удлинять шлейф). Разрядник рассчитан для эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по ГОСТ 15150-69).

Схема установки разрядника РМКЭ-35-IV-УХЛ1 на ВЛ - по 3 шт. на опору (по одному на каждую фазу), если иное не предусмотрено проектом.
Для ограничения набегающих с ВЛ волн перенапряжения и защиты подходов ВЛ к ПС от прямых ударов молнии разрядники устанавливаются комплектами из 3 штук на каждую опору на расстоянии до 600 м от подстанции (крайние 3-4 опоры).

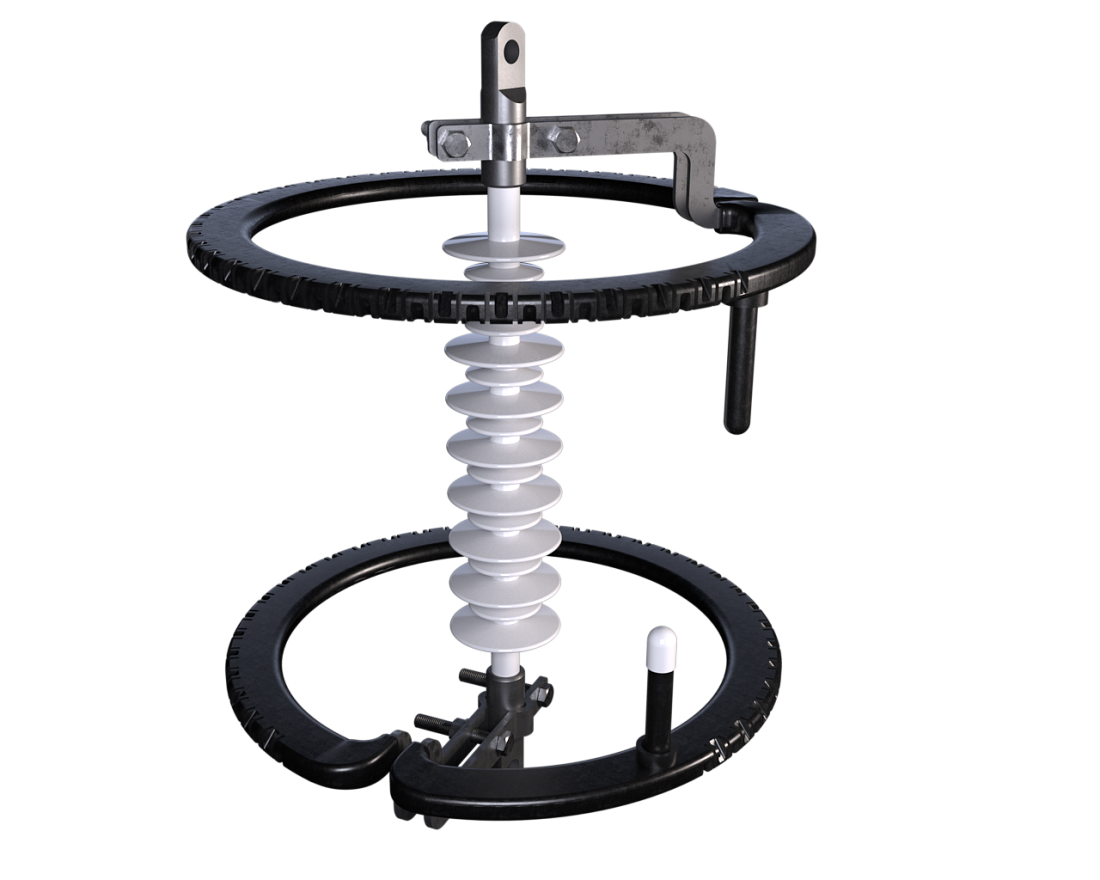

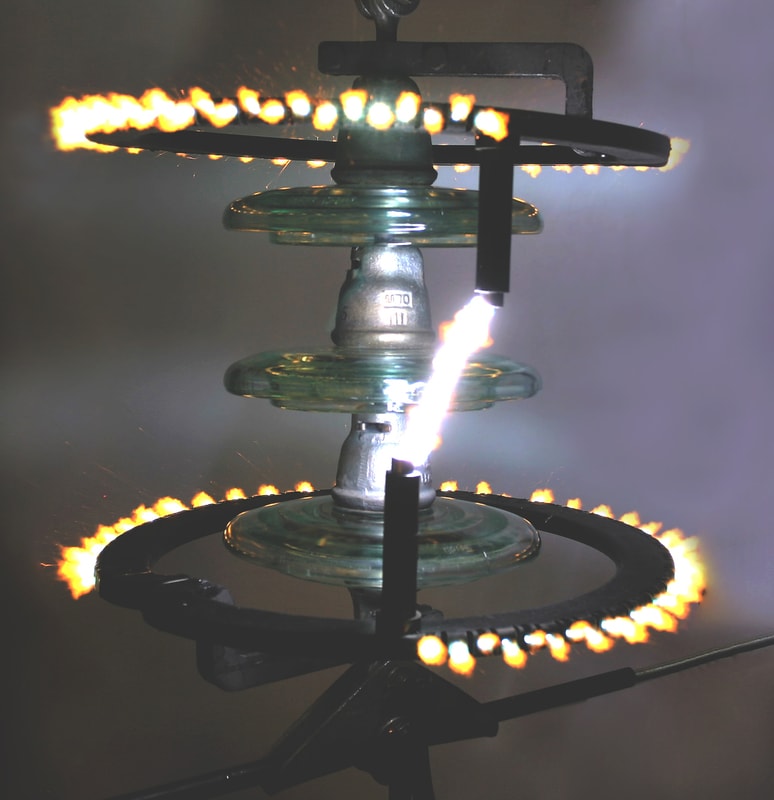

Мультикамерная система — запатентованная разработка Стример, не имеющая аналогов в мире.

Преимущества разрядников на основе мультикамерной системы:

• Не требуют обслуживания. Периодические испытания не требуются, достаточно визуального осмотра разрядников с земли один раз в год;
• Применение МКС исключает возможность выхода разрядников из строя любых видов воздействия молнии (индуктированные перенапряжения, обратные перекрытия, прямые удары молнии) и, следовательно, затраты на его вынужденную замену и выполнение ремонтно-восстановительных работ;
• Установка разрядников не требует специального заземления опор;
• Антивандальное исполнение, препятствующее несанкционированному демонтажу разрядников с ВЛ;
• Срок службы — не менее 40 лет, гарантийный срок — 5 лет.
