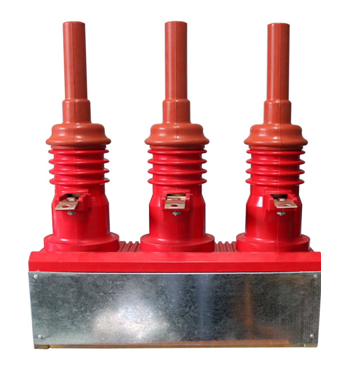

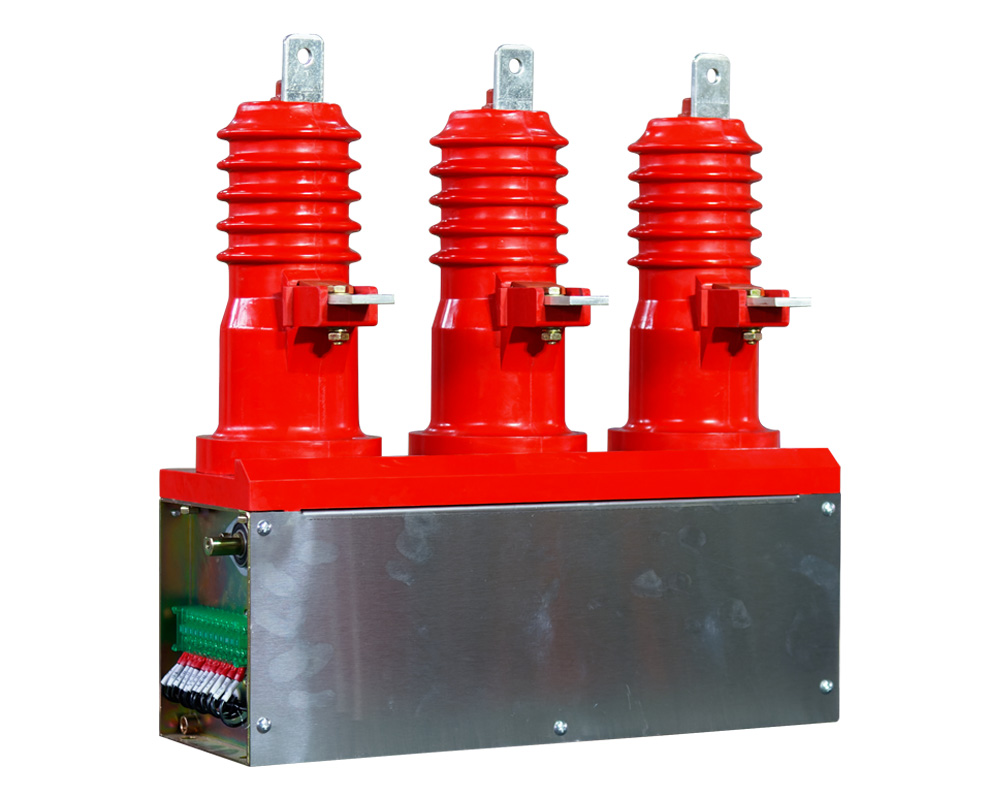

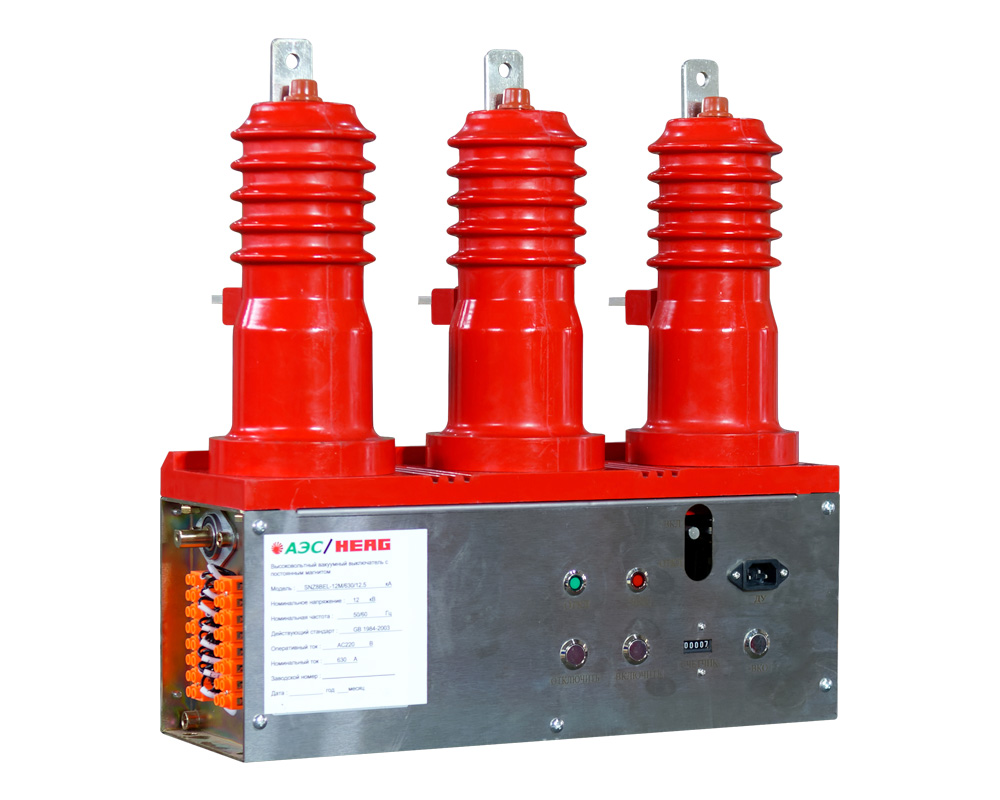

Вакуумные выключатели SNZ8BEL
Высоковольтный вакуумный выключатель 10 кВ (серии SNZ8BEL-12M) внутренней установки с электромагнитным приводом предназначен для использования в сетях переменного тока с частотой 50Гц и номинальным напряжением 10кВ.
Производитель: "АЭС-комплект" (РБ)
Производитель: "АЭС-комплект" (РБ)
Структура условного обозначения:
Нормальные условия эксплуатации:
Нормальные условия эксплуатации:
- Высота над уровнем море места установки ≤2000м (если высота более 2000м, необходимо сделать отметку при заказе).
- Максимальная температура окружающей среды: +40°С, средняя суточная температура ≤+35°С; минимальная температура не менее -40°С.
- Относительная влажность: среднесуточная влажность не более 95%, среднемесячная влажность не более 90%.
- Место должно быть без взрывоопасных, коррозионных и вибрационных воздействий с защитой от огня и тяжёлых загрязнений.
- Скорость ветра не более 34 м/с.
Технические характеристики
| № | Наименование параметра | Единицы измерения | Норма |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Класс напряжения | кВ | 10 |
| 3 | Номинальная частота | Гц | 50 |
| 4 | Номинальный ток | А | 200/400/630 |
| 5 | Номинальный ток отключения | кА | 12.5/16 |
| 6 | Номинальный ток термической стойкости | кА | 12.5/16 |
| 7 | Номинальный ток электродинамической стойкости (пик) | кА | 31.5/40 |
| 8 | Одноминутное испытательное напряжение промышленной частоты | кА | 42 |
| 9 | Испытательное напряжение грозового импульса | кВ | 75 |
| 10 | Время включения | мс | 60 |
| 11 | Время отключения | мс | 45 |
| 12 | Ход контактов | мм |
6.0±0.5 |
| 13 | Сверх ход контактов | мм | 2.0±0.5 |
| 14 | Время отскока при включении контактов | мс | ≤3 |
| 15 | Трехфазный синхронизм включения | мс | ≤3 |
| 16 | Давление контактов | Н | 500 |
| 17 | Межполюсное расстояние | мм | ≥165 |
| 18 | Изоляция между фазами | мм | ≥130 |
| 19 | Электрическое сопротивление главной цепи полюса выключателя | мкОм |
≤50 |
| 20 | Механический ресурс | цикл | 10000 / (30000)* |
| 21 | Электрическая стойкость | цикл | 10000 / (30000)* |
| 22 | Номинальный коммутационный цикл |
О - 0,3с – ВО О - 0,3с - ВО – 20с – ВО О - 0,3с - ВО – 180с- ВО |
|
| 23 | Рабочее положение выключателя | Вертикальное, горизонтальное | |
| 24 | Габаритные размеры | мм |
470×500×156 (470х500х250)* |
| 25 | Установочные размеры | мм | 445×100 |
| 26 | Номинальное напряжение цепи управления | В | DC/AC 220 (110)* |
| 27 | Вес, не более | кг | 30 |
*Примечание: по предварительному согласованию с заводом-изготовителем
Конструкция выключателя
- Полюс.
- Электромагнитный привод.
- Рукоятка ручного оперирования.
Преимущества выключателя SNZ8BEL:
- простота в монтаже и обслуживании
- небольшие габаритные размеры
- соответствует требованиям к гашению дуги в вакууме с многократной коммутацией контактов без дополнительной регулировки
- оборудован независимыми катушками включения и отключения. При окончании включения или отключения постоянный магнит достигает надежного магнитного защёлкивания. По требованию заказчика, можно добавить функцию отключения при потере напряжения, защиты от сверх токов и другие функции.
Ознакомиться со всеми отзывами на представленное оборудование Вы можете в разделе "Документация".
Условия гарантии
Гарантийное и сервисное обслуживание осуществляет "АЭС-комплект".
Гарантийный период на оборудование составляет - 5 лет.
Возможно продление срока гарантийных обязательств на основании отдельно заключаемого договора.
