Шкаф НКУ - АЭС

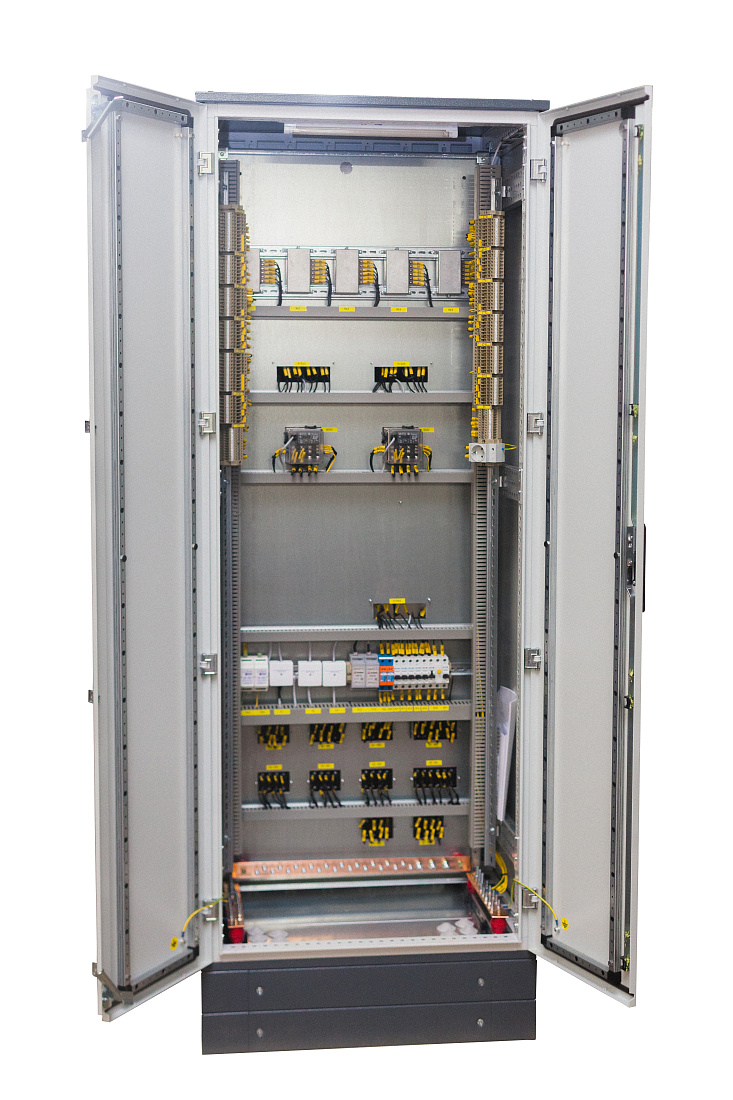

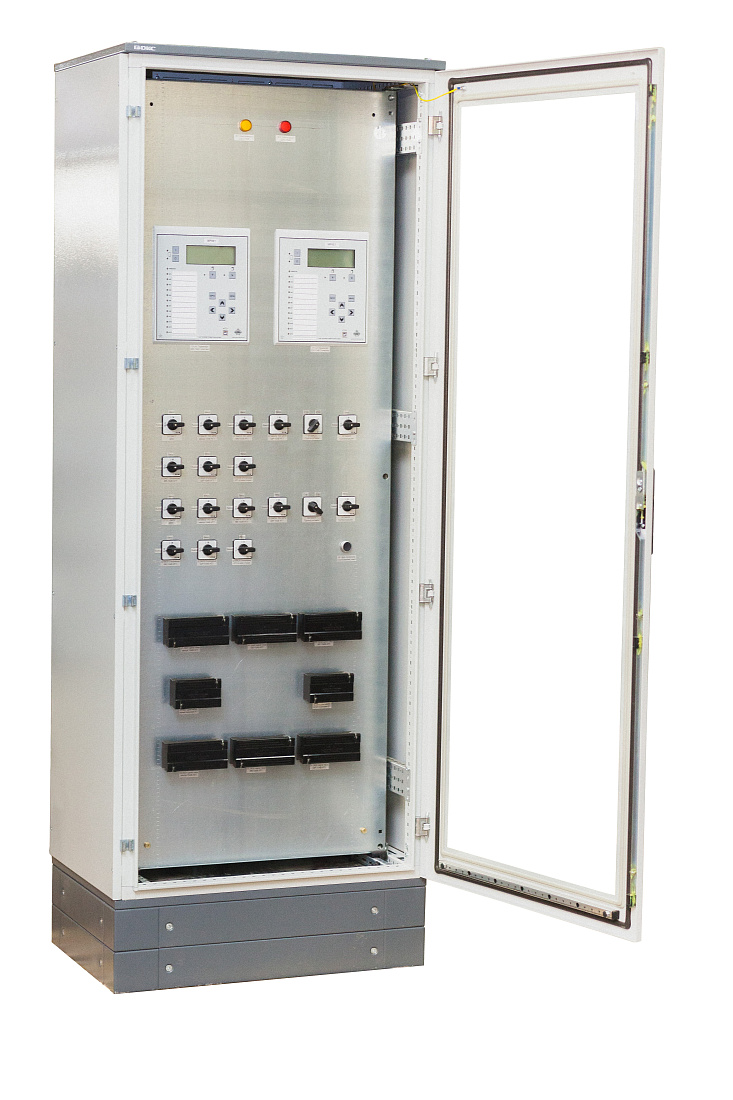

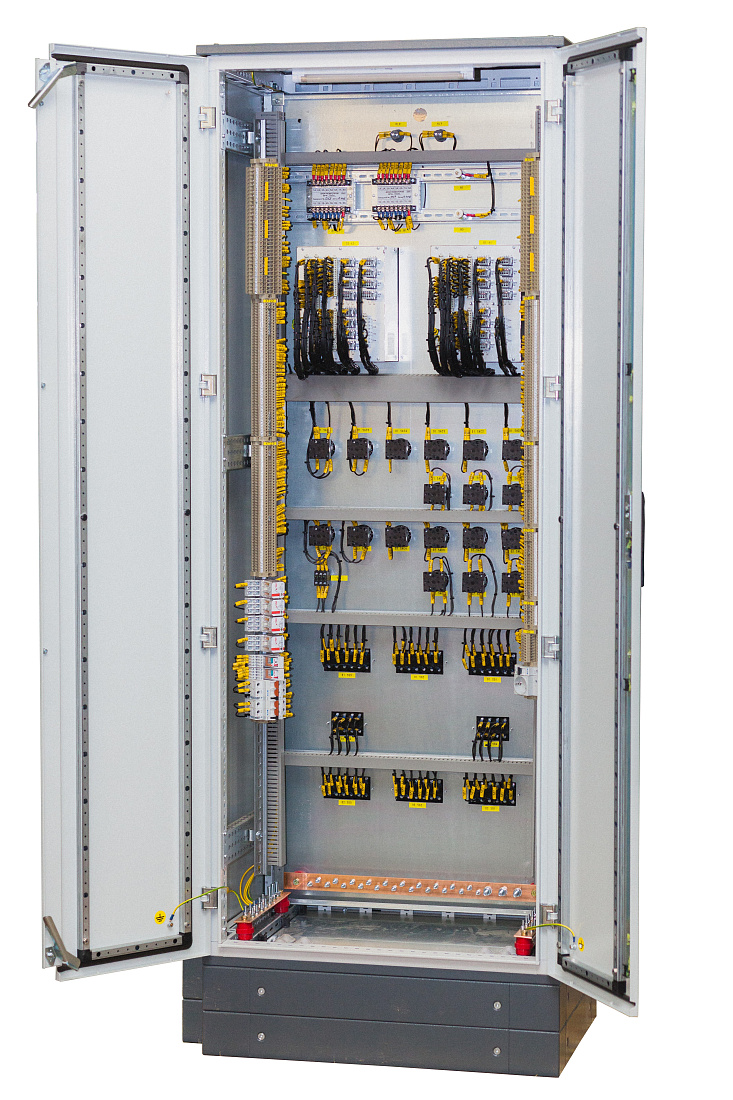

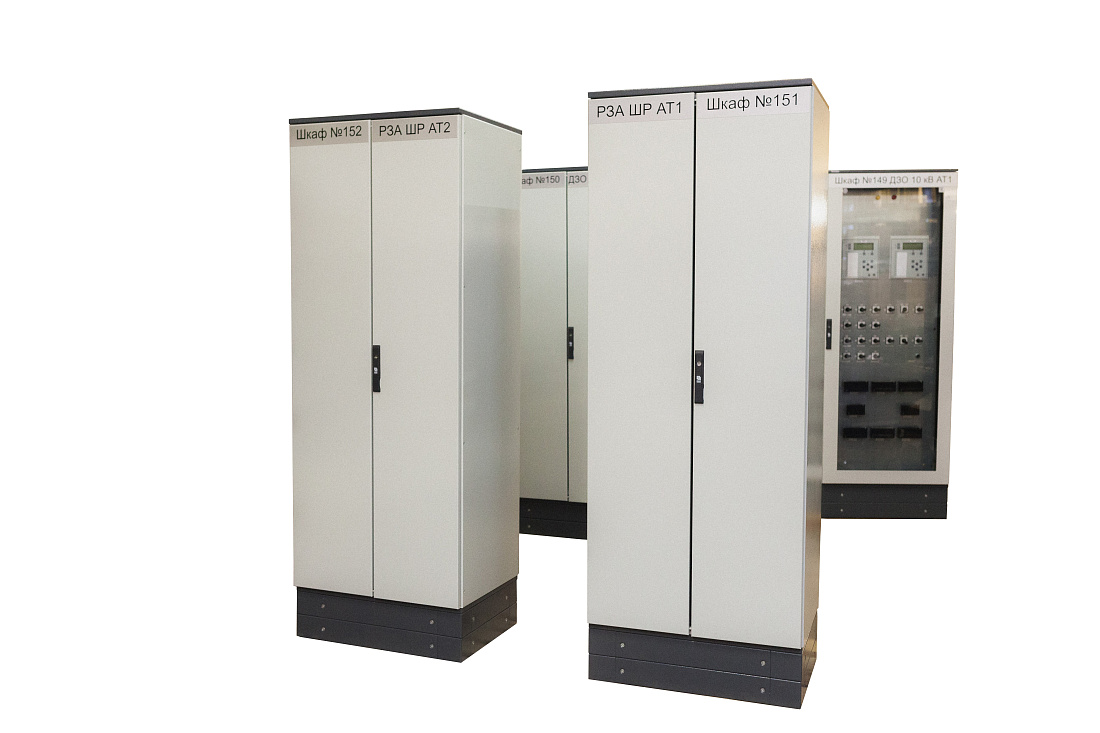

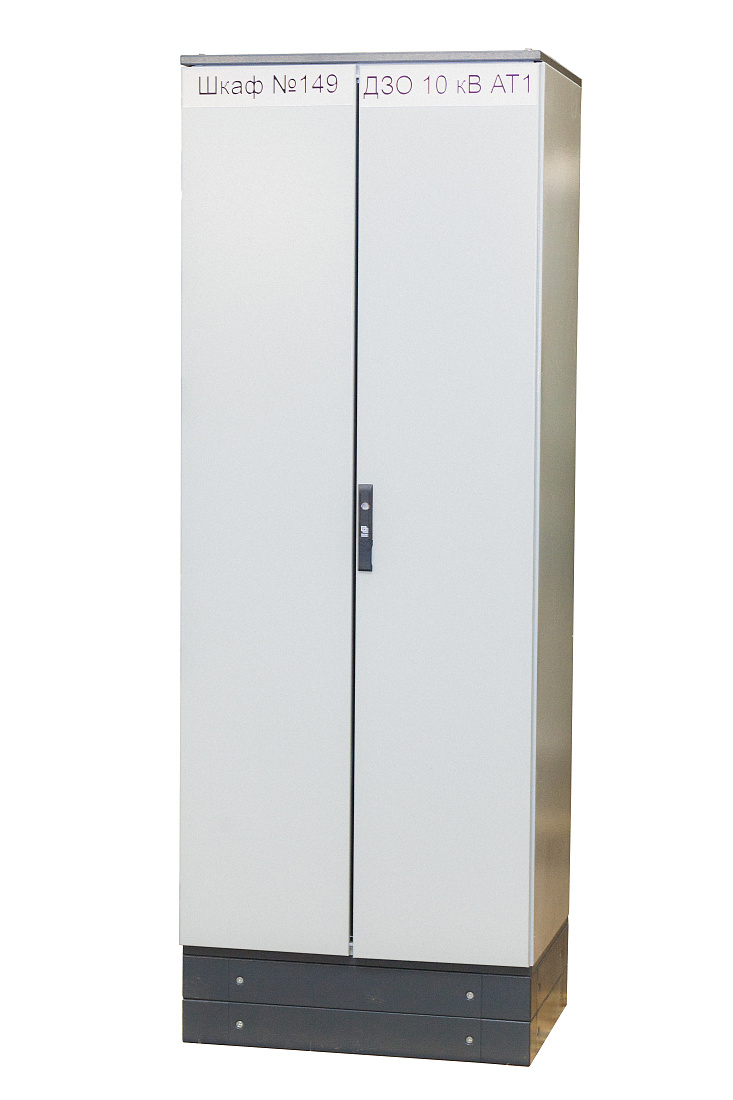

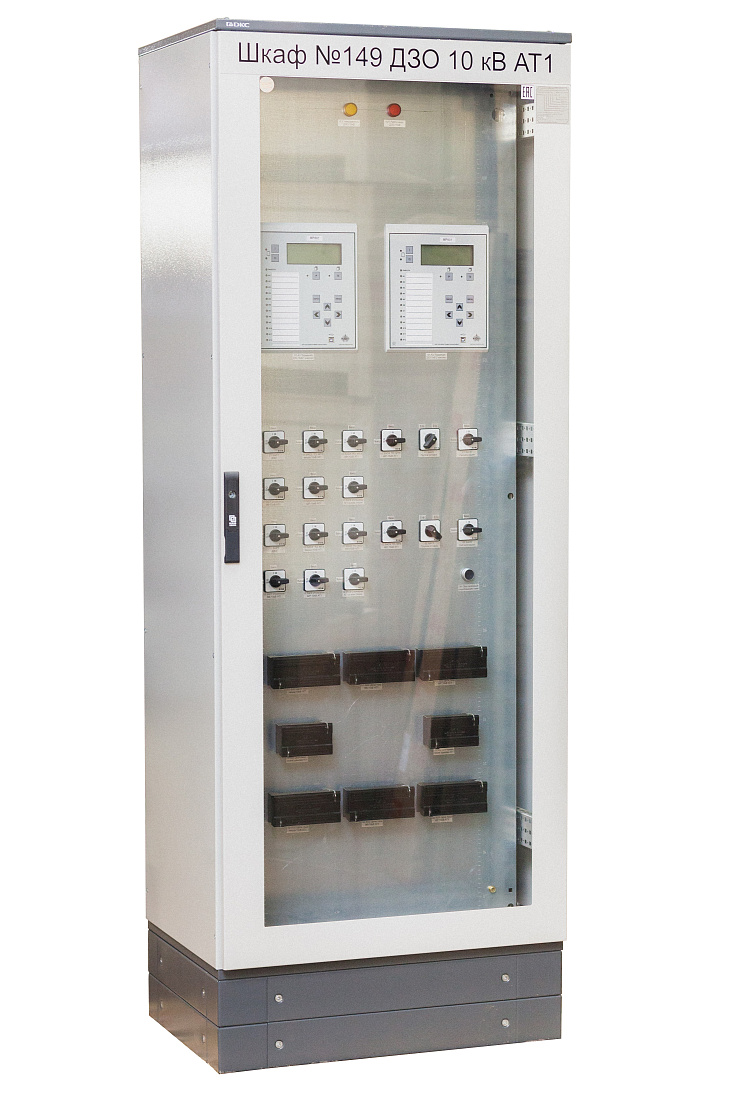

Шкаф комплектный низковольтный для автоматизации электрических сетей и РЗА серии НКУ-АЭС.
Шкаф комплектный низковольтный для автоматизации электрических сетей и РЗА серии НКУ-АЭС (в дальнейшем шкаф), предназначен для защиты и управления силового электротехнического оборудования 0,4кВ, 6-10кВ, 35кВ, 110кВ. Шкаф является стационарным изделием внутренней установки. Шкаф НКУ-АЭС размещается в помещениях ТП, ЗРУ, КРУ, ОПУ электрических станций и подстанций.
Шкаф предназначен для эксплуатации на высоте над уровнем моря не более 1000 м в атмосфере типа I по ГОСТ 15150.
Шкаф предназначен для эксплуатации на высоте над уровнем моря не более 1000 м в атмосфере типа I по ГОСТ 15150.
Технические характеристики
| № | Параметры | Значения |
| 1 | Род тока основных и вспомогательных цепей | AC/DC |
| 2 | Номинальное входное напряжение, В | 230 В ± 10 % |
| 3 | Номинальный ток цепей защиты и измерений, А | 1; 5. |
| 4 | Номинальное напряжение цепей управления, В | AC/DC 220 В ± 10% |
| 5 | Номинальный кратковременный выдерживаемый ток, А/ 1 с. | до 100 |
| 6 | Степень защиты | IP31 |
| 7 | Номинальная частота, Гц | 50 |
| 8 | Вид климатического исполнения | У3 |
| 9 | Условия окружающей среды по ЭМС | А |
| 10 | Габаритные размеры (ШхГхВ), мм | 800х600х2200 |
| 11 | Исполнение шкафа | напольный |
| 12 | Масса изделия, кг | 150 (± 1%) |
| 13 | Средний срок службы не менее, лет | 10 |
Подробные технические параметры шкафов, в том числе габаритные и присоединительные размеры, электрические принципиальные схемы, а также структура условного обозначения приведены в руководстве по эксплуатации.
Условия гарантии
Гарантийный срок эксплуатации Шкафа НКУ-АЭС составляет 5 лет, но не более 5,5 лет с момента отгрузки изготовителем.
Гарантийный срок на комплектующие изделия в соответствии с данными производителя соответствующих комплектующих изделий.
Гарантийный срок на комплектующие изделия в соответствии с данными производителя соответствующих комплектующих изделий.
