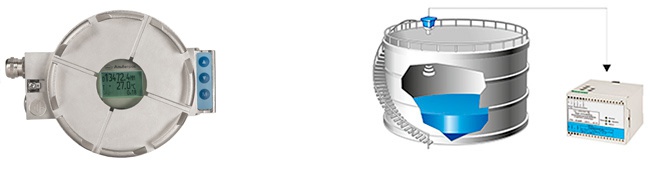

Уровнемер радиоволновый РДУ3
- уровня и (или) высоты газового пространства от жидких, парящих, неоднородных, взрывоопасных продуктов, в том числе и нефтепродуктов;
- уровня и (или) ВГП от вязких, выпадающих в осадок продуктов (кроме уровнемеров с датчиком РДУ3-30);
- уровня и (или) ВГП от сыпучих кусковых материалов с различным размером гранул от 0 до 10 мм (кроме уровнемеров с датчиком РДУ3-30(40, 41));
- уровня и (или) ВГП от жидкости в успокоительных трубах диаметром 100 мм (только уровнемерами с датчиком РДУ3-40(41));
- индикации измеренного уровня или ВГП (для уровнемеров с датчиками, укомплектованными ячейкой индикации ЯИ10-1).
Датчики уровнемеров РДУ3-…-ТВ, РДУ3-…-RS, РДУ3-…-KM имеют взрывозащищенное исполнение, соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 обеспечивается выполнением требований безопасности согласно ГОСТ Р 52350.0 и ГОСТ Р 52350.11 для применения во взрывоопасных газовых средах (кроме шахт, опасных по рудничному газу), а также выполняются требования ГОСТ Р МЭК 61241-0 и ГОСТ Р МЭК 61241-11 для применения во взрывоопасных пылевых средах (кроме шахт, опасных по рудничному газу).
Датчики уровнемеров РДУ3-…-ТВ, РДУ3-…-RS, РДУ3-…-KM имеют вид взрывозащиты «Искробезопасная электрическая цепь» уровня «ia» для взрывоопасных смесей газов и паров с воздухом категории IIB по ГОСТ Р 51330.11, температурных групп Т3, Т4 или Т5 по ГОСТ Р 52350.0, маркировку взрывозащиты «0ЕхiаIIBТ3/Т4/T5 X» по ГОСТ Р 52350.0 и «ExiаD20T100 °C/120 °C» по ГОСТ Р МЭК 61241-0, также могут применяться во взрывоопасных зонах класса 0, 1 и 2 согласно требованиям ГОСТ Р 52350.10 или других нормативно-технических документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Датчики уровнемеров РДУ3-…-МИ не имеют взрывозащищенного исполнения и маркировки взрывозащиты.
Знак «Х» в маркировке взрывозащиты указывает на специальные условия безопасного применения датчиков:
- датчики применяются только в комплекте с блоками БТВИ5, БИИ5М или БИИ5А, имеющими вид взрывозащиты «Искробезопасная электрическая цепь», искробезопасные цепи уровня «ia» для взрывоопасных смесей категории IIB и параметры искробезопасных выходов UO≤14,3 В; IO≤470 мА;
- необходимость предотвращения условий образования искр от трения или соударения с корпусом датчиков во взрывоопасной зоне;
- необходимость предотвращения условий образования зарядов статического электричества на защитной крышке датчика при ее наличии, на диэлектрической антенне и на защитном кожухе антенны (запрещается чистка, протирка и другие действия с антенной и кожухом, нарушающие электростатическую безопасность;
допускается протирка только влажной тканью) во взрывоопасной зоне.
Блоки соответствуют требованиям ГОСТ 12.2.007.0. Соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 обеспечивается выполнением требований безопасности согласно ГОСТ Р 52350.0 и ГОСТ Р 52350.11 для подключения датчика, находящегося во взрывоопасных газовых средах (кроме шахт, опасных по рудничному газу), а также выполняются требования ГОСТ Р МЭК 61241-0 и ГОСТ Р МЭК 61241-11 для подключения датчика, находящегося во взрывоопасных пылевых средах (кроме шахт, опасных по рудничному газу).
Блоки имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», искробезопасные цепи уровня «ia», параметры искробезопасных выходов UO≤14,3 В; IO≤470 мА, маркировку взрывозащиты «[Exiа]IIB» и устанавливаются вне взрывоопасных зон.
Блоки предназначены для установки вне взрывоопасной зоны.
Контролируемая среда:
Различные сухие, жидкие, парящие, неоднородные, взрывоопасные продукты, в том числе нефтепродукты.
Стойкость датчиков к агрессивным и взрывоопасным средам ограничена применяемыми в антеннах и волноводе материалами:
- для датчиков РДУ3-00(01, 10, 20) – фторопласт - 4, нержавеющая сталь 03Х17Н14М3 и 12Х18Н10Т;
- для датчиков РДУ3-30(40, 41)-Н – фторопласт - 4, нержавеющая сталь 12Х18Н10Т и 04Х18Н10;
- для датчиков РДУ3-30(40, 41)-Н, работающих на резервуарах с повышенным давлением до 3,0 МПа и агрессивной средой – фторопласт-4, нержавеющая сталь 12Х18Н10Т и 04Х18Н10;
- для датчиков РДУ3-30(40, 41)-Н, работающих на резервуарах с повышенным давлением до 12,0 МПА - фторопласт-4, нержавеющая сталь 12Х18Н10Т и 04Х18Н10, стеклотекстолит СТЭФ-У;
- для датчиков РДУ3-30 с поплавком УНКР.305446.059 – нержавеющая сталь 12Х18Н10Т и 04Х18Н10, сферопластик ЭДС-7АП и фторопласт-4;
- для датчиков РДУ3-30 с поплавком УНКР.305446.090(-01) – нержавеющая сталь 12Х18Н10Т и 04Х18Н10, титан ВТ1-0 и ОТ4-0, фторопласт-4;
- для датчиков РДУ3-30-Х – нержавеющая сталь ХН65МВУ и фторопласт-4.
Технические характеристики
| Параметры | Наименование датчика | Наименование вторичного прибора | ||||||
|---|---|---|---|---|---|---|---|---|
| РДУ3-00 | РДУ3-01 | РДУ3-10 (20) | РДУ3-30 | РДУ3-40 (41) | БТВИ5/БИИ5М/БИИ5А | |||
| Рабочее давление среды, не более1 | 0,2 МПа;
1 МПа | 0,2 МПа;
2,5 МПа; 4 МПа | 0,2 МПа | 0,2 МПа;
3 МПа; 4 МПа; 12 МПа | 0,2 МПа;
3 МПа; 4 МПа; 12 МПа | - | ||
| Диапазон температур установочного фланца | от минус 45 до +150 °С | - | ||||||
| Рабочий диапазон измерений ВГП2 | от 700 до 15000 мм от установочного фланца датчика | от 500 до 15000 мм от нижней плоскости штанги корпуса датчика | от 800 до 15000 мм от нижней плоскости штанги корпуса датчика (РДУ3-40);
от 500 до 15000 мм от нижней плоскости штанги корпуса датчика (РДУ3-41) | - | ||||
| Температура контролируемой среды | не ограничивается | от минус 45 до +300 °С3 | не ограничивается | - | ||||
| Относительная диэлектрическая проницаемость продукта, не менее | 1,9 | 1,74 | 1,7 | - | ||||
| Минимальный уровень продукта5 | 200 мм от дна резервуара | 100 мм от конца волновода | 200 мм от конца успокоительной трубы | - | ||||
| Скорость изменения уровня продукта, не более | 4 см/с | - | ||||||
| Маркировка взрывозащиты | 0ExiaIIBT3/Т4/Т5 Х и ExiаD20T100 °C/120 °C | [Exia]IIB | ||||||
| Степень защиты | IP68 по ГОСТ 14254 | IP20 по ГОСТ 14254 | ||||||
| Климатическое исполнение | ОМ1,5 по ГОСТ 15150 | УХЛ4 по ГОСТ 15150 | ||||||
| Температура внешней среды | от минус 55 до +85 °С (для датчиков без ЖКИ)*;
от минус 40 до +75 °С (для датчиков с ЖКИ уровнемеров РДУ3-…-ТВ(RS, КМ)6; от минус 30 до +75 °С (для датчиков с ЖКИ уровнемеров РДУ3 -…-МИ) | от минус 20 до +50 °С | ||||||
| Пределы изменения атмосферного давления | от 84,0 до 106,7 кПа | от 84,0 до 106,7 кПа | ||||||
| Тип атмосферы | III, IV (морская и приморско-промышленная) | II (промышленная) | ||||||
| Срок службы | 14 лет | 14 лет | ||||||
| Масса (не более)7 | 7,5 кг | 6,7 кг | 8,6 кг (для РДУ3-10);
7,0 кг (для РДУ3-20) | 11 кг8 | 15,3 кг (для РДУ3-40);
15,2 кг8 (для РДУ3-41) | 0,4 кг | ||
| Габаритные размеры (не превышают) | см. руководство по эксплуатации УНКР.407629.004 РЭ. | 100х75х109,5 мм | ||||||
* По специальному заказу возможно изготовление датчиков с расширенным диапазоном температур до минус 55 °С
1 Для датчиков РДУ3-30 с поплавком УНКР.305446.090(-01) рабочее давление среды не более 4,0 МПа
2 ВГП для датчиков РДУ3-30(40, 41) отсчитывается от нижней плоскости штанги корпуса датчика. По специальному заказу возможна поставка уровнемеров с датчиками РДУ3-00(01, 10, 20, 40, 41) с измерениями ВГП до 25000 мм
3 Максимальная температура контролируемой среды датчика РДУ3-30-Н при его эксплуатации с поплавком УНКР.305446.059 – не более +120 °С, при - эксплуатации с нагрузкой УНКР.434857.008 – не более +100 °С
4 Для датчика РДУ3-30-Н с поплавком, диэлектрическая проницаемость продукта не ограничивается. Объемная плотность поплавка УНКР.305446.059 (450 ± 20) кг/м3, объемная плотность поплавка УНКР.305446.090 (500 ± 20) кг/м3, объемная плотность поплавка УНКР.305446.090-01 (800 ± 20) кг/м3
5 Минимально измеряемый уровень продукта зависит от его диэлектрической проницаемости: вода – 100 мм, спирты – 200 мм, нефтепродукты – 300 мм. При наличии раздела сред или осадка, измеряемый уровень отсчитывается от них. Для датчиков РДУ3-30 с поплавком минимальный измеряемый уровень продукта не зависит от его диэлектрической проницаемости
6 Считывание данных с жидкокристаллического индикатора ЯИ10 гарантируется при температуре окружающей среды более минус 30 °С
7 Масса указана без учета удлинителей волноводных УНКР.434852.001
8 Масса указана для датчиков с волноводом длиной 4 м и проставкой УНКР.434852.006
9 Масса указана для датчиков с проставкой УНКР.434852.007 и втулкой УНКР302639.016.
