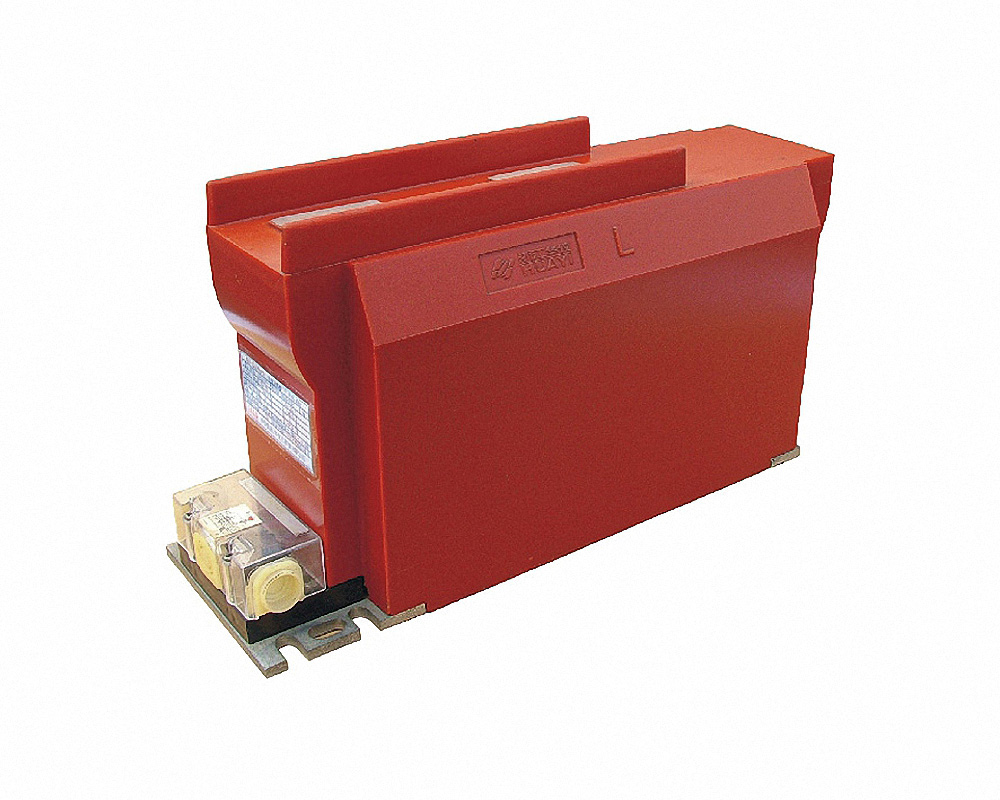

Трансформатор тока LZZBJ12-12
Трансформатор с корпусной изоляцией опорного типа из литьевой смолы, герметичный, для внутренней установки. Используются для передачи сигнала измерения электрического тока к устройствам измерения и учета электрической энергии, включая системы коммерческого учета, релейной защиты и автоматики в электрических сетях с номинальным напряжением 6, 10 кВ, 50Гц.
Изготовлен и испытан в соответствии со стандартами GB1208-2006, IEC60044-1, ГОСТ 7746-2001.
Имеет клеммную коробку с прозрачной крышкой для подключения вторичной нагрузки с возможностью пломбировки.
Получить консультацию
- Заполните данные
- Отправьте на почту info@aes.by
Описание

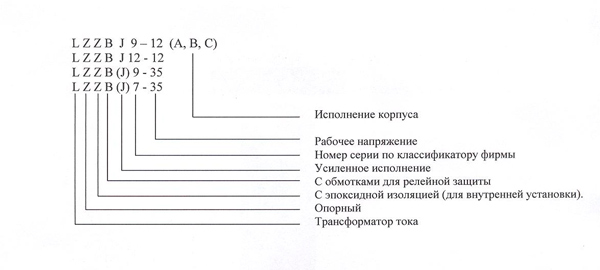

Условное обозначение:
Условия эксплуатации:
- Температура окружающего воздуха: от −25°С до +40°С
- Влажность воздуха: 90% при +20°С.
- Окружающая среда — не агрессивная
- Место установки: без вибрации
Основные достоинства:
Трансформатор тока выполнен в литой эпоксидной изоляции. Вторичная и первичная обмотки находятся в общем изолированном корпусе, что делает трансформатор пыленепроницаемым и влагостойким. Имеет малые габариты и вес, три исполнения корпуса в зависимости от номинального первичного тока, может быть установлен в любом положении. Предназначен для установки в узких шкафах КРУ с уменьшенными междуполюсными расстояниями.
Документация
Технические характеристики
| Параметр | Значение |
|---|---|
|
Класс точности обмотки для измерений / для защиты |
0,2; 0,2S; 0,5; 0,5S/ 5P; 10P |
| Номинальное/наибольшее рабочее напряжение, кВ | 10/12 |
| Уровень изоляции, кВ | 12/42/75 |
| Номинальный первичный ток, А | 2-3000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка с коэффициентом мощности cosф=0,8, В*А | 10; 15; 20; 30; 40 |
| Коэффициент безопасности вторичных обмоток | от 5 до 10 |
| Количество вторичных обмоток | от 1 до 5 |
| Габаритные размеры, мм, не более | 149*345*246 |
