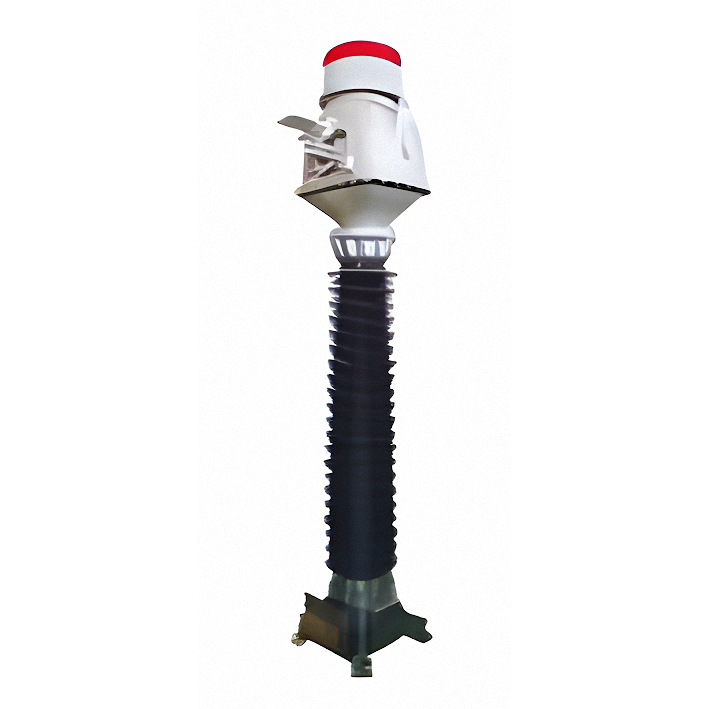

Трансформатор тока AGU-126
Получить консультацию
- Заполните данные
- Отправьте на почту info@aes.by
Описание
Вторичная обмотка масляного трансформатора тока типа AGU помещается в алюминиевый профильный тор, вторичная коммутация проходит через алюминиевый цилиндр, соединенный с алюминиевым тором, и входит во вторичную клеммную коробку корпуса. Первичная обмотка проходит через центр вторичной обмотки, а основная емкостная изоляция обернута вокруг алюминиевого профильного тора и цилиндра. Головка трансформатора спроектирована в соответствии с формой основной изоляции с помощью трехмерных профилированных конструкций. Сильфон из нержавеющей стали в верхней части головки компенсирует объем масла и может служить устройством сброса давления в случае аварии. Внешний изолятор изготовлен из высокопрочного фарфора. Устройство должно быть заполнено высококачественным трансформаторным маслом. Устройство отличается привлекательным внешним видом, усовершенствованной конструкцией, отличными эксплуатационными характеристиками и высоким качеством.Документация
Технические характеристики
Основные технические преимущества
▶ Инверторный трансформатор тока обеспечивает оптимальное положение первичной и вторичной обмоток: вторичная обмотка находится в торе, а первичная обмотка проходит че- рез его центр, благодаря чему трансформатор тока обладает низким реактивным сопротивлением.
▶ Основная изоляция обернута вокруг вторичной обмотки снаружи, а первичная обмотка контактирует с воздухом, что, при большом токе первичной обмотки, делает теплоотвод более эффективным.
▶ Благодаря компактным размерам и малому весу, проводник первичной обмотки соответствует требованиям высокой динамической и кратковременной термической стойкости.
▶ Устройство также может достигать высокого класса точности при небольших значениях первичного тока.
▶ Первичная обмотка может достигать трех взаимозаменяемых соотношений 1:2:4, коэффициент трансформации тока может быть изменен посредством переключения по вторичной и первичной обмотке или одновременно по обеим.
▶ Технология вакуумной сушки керосином с помощью нагрева фаз паром используется для сокращения периода сушки и полного удаления влаги, низких диэлектрических потерь и хорошей тепловой стабильности изоляции.
▶ Используются фиксированные вторичные клеммы, а вторичная клеммная коробка отлита из алюминиевого сплава и обладает следующими особенностями: пылезащита, водонепроницаемость, практичный и привлекательный внешний вид.
▶ Основная изоляция устройства представляет собой емкостной экран, обладающий хорошими изоляционными характеристиками и небольшим диаметром. По сравнению с транс- форматором тока со вторичными сердечниками в нижней части, вес составляет 1/2 - 1/3 от веса устройств с таким же уровнем напряжения, а вес масла составляет всего 1/3 - 1/4 от веса устройств с таким же уровнем напряжения.
▶ Многослойные уплотнения и конструкция обеспечивают лучшую стойкость уплотнения к старению и продлевают срок службы устройств.
▶ Полностью автоматизированная вакуумная система заполнения маслом с функцией автоматического определения утечек обеспечивает герметичность устройств.
▶ Масляный бак и другие металлические детали устройств изготовлены с использованием передовых антикоррозионных технологий, таких как горячее цинкование и окраска распылением, а все внешние крепежные детали изготовлены из нержавеющей стали, что предотвращает появление ржавчины на устройстве в целом и обеспечивает хорошие антикоррозионные свойства.
▶ Инверторный трансформатор тока типа AGU легко комбинируется с индуктивным трансформатором напряжения типа VPU, максимальное напряжение комбинированного транс- форматора типа VAU может достигать 550 кВ
Технические Характеристики
|
Напряжение |
40,5-800 кВ |
|
Частота (Гц) |
50 Гц или 60 Гц |
|
Номинальный первичный ток (А) |
6000 А (максимум) без переключения по первичной обмотке |
|
2 х 2500 А (максимум) с переключением по первичной обмотке 1:2 |
|
|
4 х 1000 А (максимум) с переключением по первичной обмотке 1:2:4 |
|
|
Номинальный вторичный ток (А) |
1 А или 5 А |
|
Кратковременный ток термической стойкости (кА2/с) (максимум) |
63 кА/3 с |
|
Ток динамической стойкости (кА пик.) (максимальный) |
160 кА |
|
Стандарт |
IEC, GB, ANSI или IEEE |
|
Класс точности обмоток измерения |
0.1 ~ 1.0. 0.2S. 0.5S |
|
Класс точности обмоток защит |
5Р или 10Р, 5PR или 10PR, РХ |
|
Класс точности сердечника |
TPS, ТРХ, TPY, TPZ |
|
Количество вторичных обмоток |
в соответствии со стандартом и требованиями заказчика |
|
Температура окружающей среды (°С) |
-45/50 °С |
