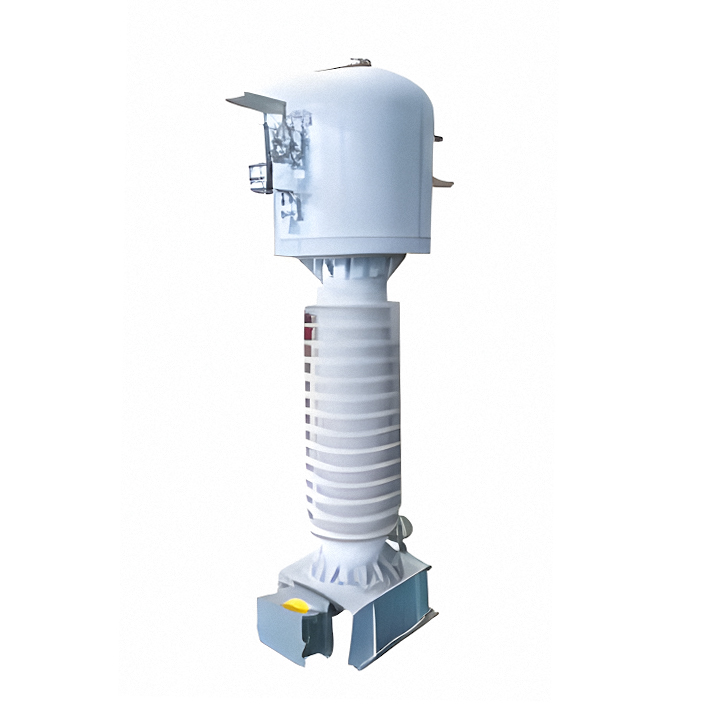

Трансформатор тока LVQB-110

Описание

Элегаз является наиболее эффективным средством гашения дуги и изоляции в высоковольтном оборудовании. В трансформаторах тока с газовой изоляцией типа LVQB в качестве основного изоляционного средства используется элегаз, который обеспечивает стабильную изоляцию, отличную взрывозащиту и простоту обслуживания.

Внешний изолятор изготовлен из высокопрочного фарфора или силиконовой резины. Верхний и нижний концы изолятора имеют литые фланцы. Устройство отлично справляется с загрязнением и обладает выдающимися противоразрядными характеристиками. Между высоковольтной и низковольтной секциями установлены емкостные экраны для обеспечения равномерного распределения напряжения, что  гарантирует отличные электрические характеристики.

Инверторная конструкция включает в себя первичный проводник, который проходит непосредственно через вторичную обмотку, обеспечивая превосходную динамическую и термическую устойчивость.  Компания самостоятельно разработала элегазовый газоизолированный трансформатор тока типа LVQB-500, технологичность которого достигла передового уровня в стране.

Основные технические преимущества
▶ Элегазовый трансформатор тока с газовой изоляцией позволяет обеспечить оптимальное расположение первичной и вторичной обмоток. Вторичная обмотка находится в торах, а первичная обмотка проходит через центр торов, благодаря чему трансформатор тока обладает низким реактивным сопротивлением.
▶ Элегаз используется в качестве изоляционной среды с хорошими изоляционными характеристиками и стабильными химическими свойствами, без опасности возгорания и взрыва.
▶ Отсутствуют диэлектрические потери и износ изоляции.
▶ Первичный проводник компактных размеров позволяет легко удовлетворить требования высокой динамической и кратковременной тепловой нагрузки.
▶ Применяется композитный изолятор с хорошими характеристиками пробоя при наличии влаги и стабильными механическими характеристиками, без разрывов, а трубка имеет надежные взрывозащитные характеристики.
▶ Композитный изолятор обладает хорошей устойчивостью к ультрафиолетовому излучению и износу, что обеспечивает надежность долгосрочной эксплуатации.
▶ Устройство имеет такие преимущества, как малый вес и короткий срок производства, что повышает стабильность его эксплуатации.
▶ Используются неподвижные вторичные клеммы, а вторичная клеммная коробка отлита из алюминиевого сплава, обладает пыле- и водонепроницаемостью, практичным и привлекательным внешним  видом.
▶ Устройство обладает преимуществами герметичной конструкции, а также оснащено датчиком плотности давления для автоматического контроля давления элегаза.
▶ Современная конструкция и технология изготовления, устройство полностью соответствует стандарту IEC, национальным стандартам, стандартам и правилам в области электроэнергетики, а также  отвечает требованиям высокой надежности, безмаслянного типа, отсутствия необходимости в обслуживании и уменьшения обслуживающего персонала, снижения частоты отказов.

Документация

Технические характеристики

Напряжение	126-550 кВ
Частота (Гц)	50 Гц или 60 Гц
Номинальный первичный ток (А)	6000 А (максимум) без переключения по первичной обмотке
	2 х 2500 А (максимум) с переключением по первичной обмотке 1:2
	4 х 1000 А (максимум) с переключением по первичной обмотке 1:2:4
Номинальный вторичный ток (А)	1 А или 5 А
Кратковременный ток термической стойкости (кА2/с) (макс.)	63 кА/3 с
Ток динамической стойкости (кА пик.) (максимальный)	160 кА
Стандарт	IEC, GB, ANSI или IEEE
Класс точности обмоток измерения	0.1 ~ 1.0, 0.2S, 0.5S
Класс точности обмоток защит	5Р или 10Р, 5PR или 10PR, РХ
Класс точности сердечника	TPS, ТРХ, TPY, TPZ
Количество вторичных обмоток	в соответствии со стандартом и требованиями заказчика
Температура окружающей среды (°С)	-45/50
