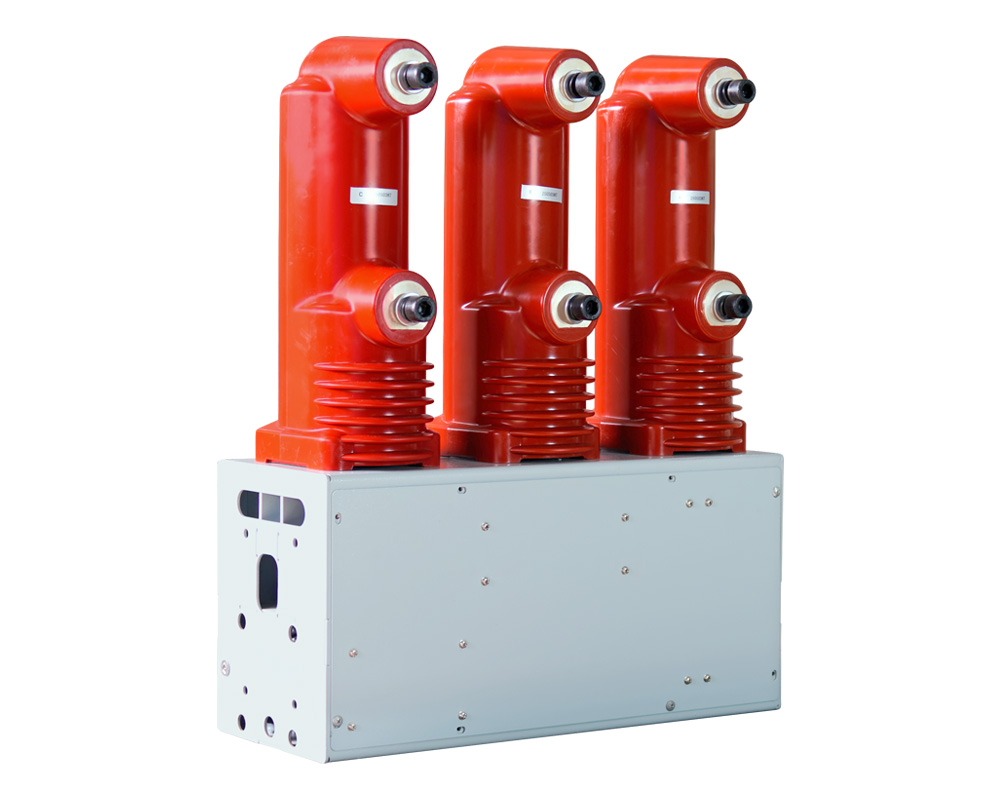

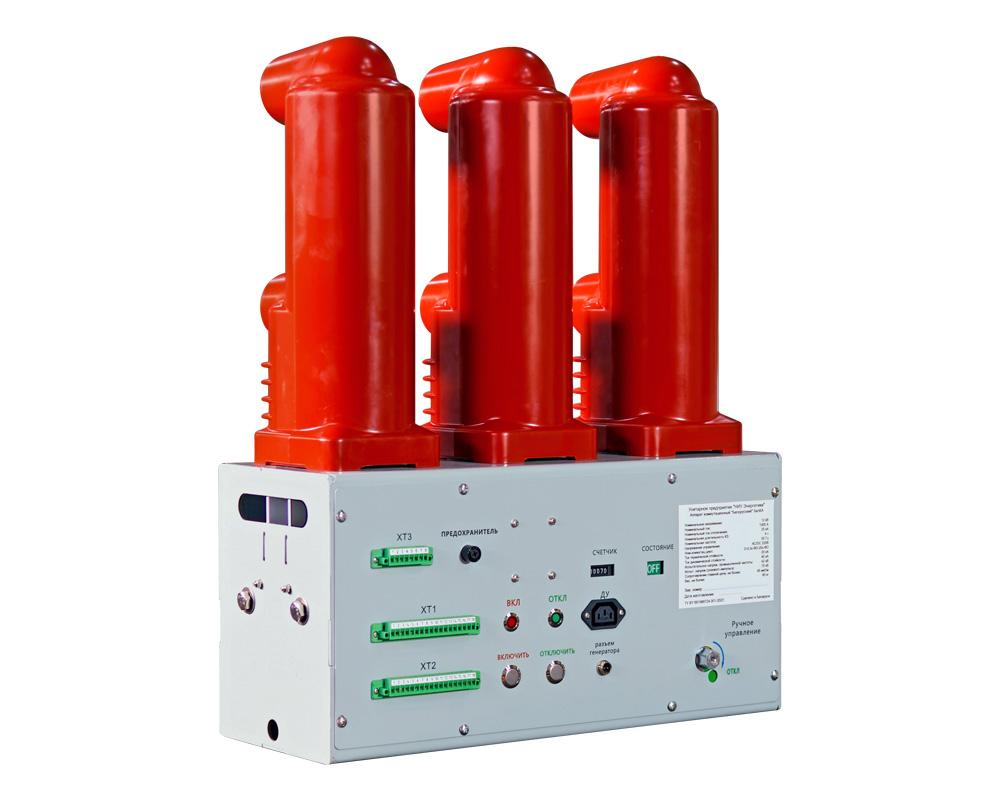

Аппарат коммутационный «Белорусский» серии БелКА-12M
Производитель: "АЭС-комплект" (РБ)
Получить консультацию
- Заполните данные
- Отправьте на почту info@aes.by
Описание
Аппарат коммутационный «Белорусский» серии БелКА внутренней установки со встроенным электро-магнитным приводом независимого действия предназначен для использования в сетях трехфазного переменного тока с частотой 50 Гц и номинальным напряжением 6-10 кВ.Аппарат используется для коммутации электрических цепей при номинальных и аварийных режимах, отключения токов короткого замыкания и токов нагрузки в сетях трехфазного переменного тока.
Документация
Технические характеристики
|
Наименование |
Единица измерения |
Данные |
|
Номинальное напряжение |
кВ |
12 |
|
Класс напряжения |
кВ |
10 |
|
Номинальная частота |
Гц |
50 |
|
Номинальный ток |
А |
400/630/1000/1250/1600*/2000* |
|
Номинальный ток отключения |
кА |
12.5/16/20/25/31,5* |
|
Номинальный ток термической стойкости |
кА |
12.5/16/20/25/31,5* |
|
Номинальный ток электродинамической стойкости (пик) |
кА |
25/31,5/40/51/80 |
|
Одноминутное испытательное напряжение промышленной частоты |
кВ |
42 |
|
Испытательное напряжение грозового импульса |
кВ |
75 |
|
Время включения |
мс |
60 |
|
Время отключения |
мс |
45 |
|
Ход контактов |
мм |
8,5±1 |
|
Сверх ход контактов |
мм |
3,0±1 |
|
Время отскока при включении контактов |
мс |
≤2 |
|
Трехфазный синхронизм включения |
мс |
≤2 |
|
Давление контактов |
Н |
500 |
|
Межполюсное расстояние |
мм |
180 |
|
Изоляция между фазами |
мм |
≥130 |
|
Электрическое сопротивление главной цепи полюса аппарата |
мкОм |
45 |
|
Механический ресурс |
цикл |
10000 /20000*/30000* |
|
Электрическая стойкость |
цикл |
10000 /20000*/30000* |
|
Номинальный коммутационный цикл |
O - 0,3c – BO |
|
|
Габаритные размеры |
мм |
520×652×220 (на ток до 1250 A) |
|
Установочные размеры |
мм |
450×100 |
|
Номинальное напряжение цепи управления |
В |
DC/AC 220 (110)* |
|
Масса, не более |
кг |
60 (на ток до 1250 A) |
