VEDA VFD VF-302С Crane Drive
Получить консультацию
- Заполните данные
- Отправьте на почту info@aes.by
Описание
- Высокая перегрузочная способность
- Управление механическим тормозом
- Удержание груза при нулевой скорости при старте и останове
- Реверс без наложения тормоза
Один из методов улучшения результативности работы кранов заключается в применении электродвигателей с частотным регулированием для привода подъема и перемещения. Использование преобразователей частоты в кранах обладает рядом преимуществ, таких как высокая точность, надежность, улучшение производительности и увеличение срока службы.

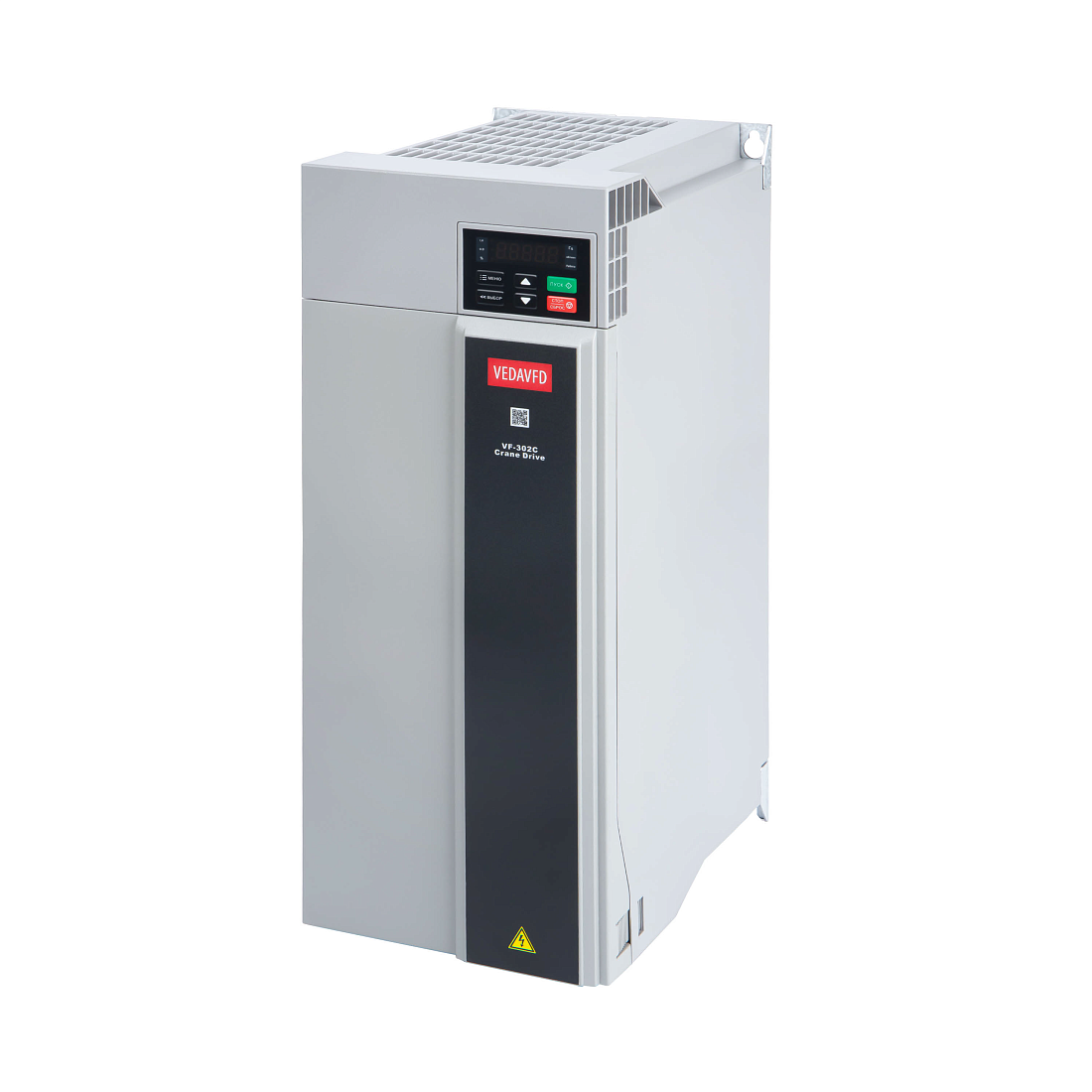

Преобразователь частоты VF-302C Crane Drive от VEDA предназначен для использования в кранах и предлагает удобное и быстрое для установки программное обеспечение. Благодаря автоматической функции "выбрать тип применения", можно в кратчайшие сроки ввести технику в эксплуатацию с оптимальным режимом работы. Этот преобразователь частоты обладает функционалом, который требуется для эффективного использования крана.
Преобразователь частоты VF-302C Crane Drive полностью соответствует всем требованиям для использования в кранах:
Для привода подъема:
• Высокая перегрузочная способность: возможность выдерживать перегрузки до 150% на протяжении 89 сек., до 180% на протяжении 10 сек., и до 200% в течение 3 сек.;
• Возможность управлять механическим тормозом;
• Возможность удерживать груз при нулевой скорости при старте и остановке;
• Возможность реверса без наложения тормоза.
Для привода передвижения:
• Мягкий старт работы и остановка;
• Возможность одновременно подключать электродвигатели;
• Обработка состояния конечных выключателей;
• Контроль скорости.
Таким образом, преобразователь частоты VF-302C Crane Drive обладает широким функционалом для эффективного и надежного использования в кранах. При этом удобство установки делают его привлекательным решением для современных крановых систем.
Для отвода избыточной энергии при работе привода в генераторном режиме, применяются тормозные резисторы, особенно при выполнении операций быстрого торможения. Важно отметить, что преобразователи частоты VF-302C до 55 кВт обладают встроенным усиленным тормозным ключом для подключения резисторов. Это гарантирует эффективную и безопасную работу системы крана при необходимости быстрого и контролируемого торможения.
Для привода перемещения крана также возможно использование серий VEDA VF-51 и VEDA VF-101.
Документация
Выбор
Типовой код: VF-302C-P5K5-0013-T4-E20-B-H
ВхШхГ, мм: 242х100х155
Масса, кг: 1,9
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 5,5
Номинальный выходной ток, А: 13
Ток перегрузки 150%,А: 19,5
Типовой код: VF-302C-P7K5-0017-T4-E20-B-H
ВхШхГ, мм: 320х116х175
Масса, кг: 3,5
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 7,5
Номинальный выходной ток, А: 17
Ток перегрузки 150%, А: 25,5
Типовой код: VF-302C-P18K-0038-T4-E20-B-H
ВхШхГ, мм: 383х142х225
Масса, кг: 5,9
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 18,5 кВт
Номинальный выходной ток, А: 38
Ток перегрузки 150%, А: 57
Типовой код: VF-302C-P22K-0045-T4-E20-B-H
ВхШхГ, мм: 383х142х225
Масса, кг: 5,9
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 22
Номинальный выходной ток, А: 45
Ток перегрузки 150%, А: 67,5
Типовой код: VF-302C-P30K-0060-T4-E20-B-H
ВхШхГ, мм: 430х172х225
Масса, кг: 10,7
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 30
Номинальный выходной ток, А: 60
Ток перегрузки 150%, А: 90
Типовой код: VF-302C-P37K-0075-T4-E20-B-H
ВхШхГ, мм: 430х172х225
Масса, кг: 10,7
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 37
Номинальный выходной ток, А: 75
Ток перегрузки 150%, А: 112,5
Типовой код: VF-302C-P45K-0090-T4-E20-B-H
ВхШхГ, мм: 560х240х310
Масса, кг: 25
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 45
Номинальный выходной ток, А: 90
Ток перегрузки 150%, А: 135
Типовой код: VF-302C-P55K-0110-T4-E20-B-H
ВхШхГ, мм: 560х240х310
Масса, кг: 25
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 55
Номинальный выходной ток, А: 110
Ток перегрузки 150%, А: 165
Типовой код: VF-302C-P75K-0150-T4-E20-N-H-D
ВхШхГ, мм: 560х240х310
Масса, кг: 25
Входное напряжение, В: 380
Номинальный выходной ток, А: 150
Ток перегрузки 150%, А: 225
Типовой код: VF-302C-P90K-0180-T4-E20-N-H-D
ВхШхГ, мм: 638х270х350
Масса, кг: 35,5
Входное напряжение, В: 380
Номинальный выходной ток, А: 180
Ток перегрузки 150%, А: 270
Типовой код: VF-302C-P132-0250-T4-E20-N-H-D
ВхШхГ, мм: 738х350х405
Масса, кг: 65
Входное напряжение, В: 380
Номинальный выходной ток, А: 250
Ток перегрузки 150%, А: 375
Типовой код: VF-302C-P200-0380-T4-E20-N-H-D
ВхШхГ, мм: 940х360х480
Масса, кг: 97
Входное напряжение, В: 380
Номинальный выходной ток, А: 380
Ток перегрузки 150%, А: 570
Типовой код: VF-302C-P280-0510-T4-E20-N-H-D
ВхШхГ, мм: 1140х370х545
Масса, кг: 125
Входное напряжение, В: 380
Номинальный выходной ток, А: 510
Ток перегрузки 150%, А: 765
Типовой код: VF-302C-PK75-0003-T4-E20-B-H
ВхШхГ, мм: 200х76х155
Масса, кг: 1,3
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 0,75
Номинальный выходной ток, А: 3
Ток перегрузки 150%, А: 4,5
Типовой код: VF-302C-P11K-0025-T4-E20-B-H
ВхШхГ, мм: 320х116х175
Масса, кг: 3,5
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 11
Номинальный выходной ток, А: 25
Ток перегрузки 150%, А: 37,5
Типовой код: VF-302C-P15K-0032-T4-E20-B-H
ВхШхГ, мм: 383х142х225
Масса, кг: 5,9
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 15
Номинальный выходной ток, А: 32
Ток перегрузки 150%, А: 48
Типовой код: VF-302C-P110-0210-T4-E20-N-H-D
ВхШхГ, мм: 638х270х350
Масса, кг: 35,5
Входное напряжение, В: 380
Номинальный выходной ток, А: 210
Ток перегрузки 150%, А: 315
Типовой код: VF-302C-P160-0310-T4-E20-N-H-D
ВхШхГ, мм: 738х350х405
Масса, кг: 65
Входное напряжение, В: 380
Номинальный выходной ток, А: 310
Ток перегрузки 150%, А:465
Типовой код: VF-302C-P185-0340-T4-E20-N-H-D
ВхШхГ, мм: 940х360х480
Масса, кг: 97
Входное напряжение, В: 380
Номинальный выходной ток, А: 340
Ток перегрузки 150%, А:510
Типовой код: VF-302C-P220-0415-T4-E20-N-H-D
ВхШхГ, мм: 940х360х480
Масса, кг: 97
Входное напряжение, В: 380
Номинальный выходной ток, А: 415
Ток перегрузки 150%, А:622,5
Типовой код: VF-302C-P250-0470-T4-E20-N-H-D
ВхШхГ, мм: 1140х370х545
Масса, кг: 125
Входное напряжение, В: 380
Номинальный выходной ток, А: 470
Ток перегрузки 150%, А:705
Типовой код: VF-302C-P315-0600-T4-E20-N-H-D
ВхШхГ, мм: 1250х400х545
Масса, кг: 167
Входное напряжение, В: 380
Номинальный выходной ток, А: 600
Ток перегрузки 150%, А:900
Типовой код: VF-302C-P355-0670-T4-E20-N-H-D
ВхШхГ, мм: 1250х400х545
Масса, кг: 167
Входное напряжение, В: 380
Номинальный выходной ток, А: 670
Ток перегрузки 150%, А:1005
Типовой код: VF-302C-P400-0750-T4-E20-N-H-D
ВхШхГ, мм: 1250х400х545
Масса, кг: 167
Входное напряжение, В: 380
Номинальный выходной ток, А: 750
Ток перегрузки 150%, А:1125
Типовой код: VF-302C-P450-0810-T4-E20-N-H-D
ВхШхГ, мм: 1400х460х545
Масса, кг: 235
Входное напряжение, В: 380
Номинальный выходной ток, А: 810
Ток перегрузки 150%, А:1215
Типовой код: VF-302C-P500-0860-T4-E20-N-H-D
ВхШхГ, мм: 1400х460х545
Масса, кг: 235
Входное напряжение, В: 380
Номинальный выходной ток, А: 860
Ток перегрузки 150%, А:1290
Типовой код: VF-302C-P560-0990-T4-E20-N-H-D
ВхШхГ, мм: 1400х460х545
Масса, кг: 235
Входное напряжение, В: 380
Номинальный выходной ток, А: 990
Ток перегрузки 150%, А:1485
Типовой код: VF-302C-P1K5-0004-T4-E20-B-H
ВхШхГ, мм: 200х76х155
Масса, кг: 1,3
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 1,5
Ток перегрузки 150%, А:6
Типовой код: VF-302C-P2K2-0006-T4-E20-B-H
ВхШхГ, мм: 200х76х155
Масса, кг: 1,3
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 2,2
Ток перегрузки 150%, А:9
Типовой код: VF-302C-P4K0-0010-T4-E20-B-H
ВхШхГ, мм: 242х100х155
Масса, кг: 1,9
Тормозной прерыватель: встроенный
Выходная мощность, кВт: 4
Ток перегрузки 150%, А:15
