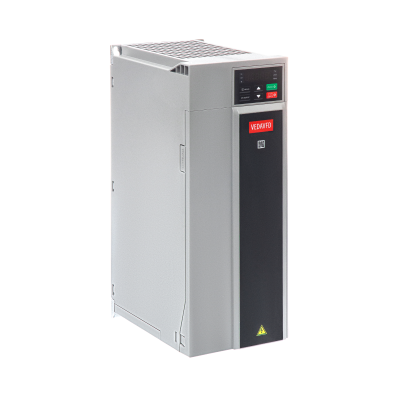

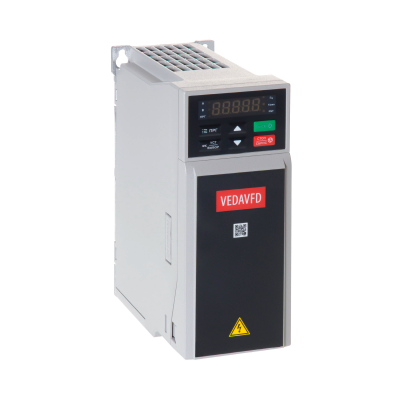

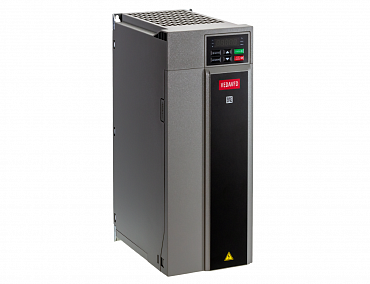

VEDA VFD VF-101 Basic Drive
Получить консультацию
- Заполните данные
- Отправьте на почту info@aes.by
Описание
- Интеллектуальная система охлаждения
- Доступны различные сетевые протоколы, например, Profibus, Profinet
- Все преобразователи частоты по умолчанию имеют специальное защитное покрытие плат
- Встроенный фильтр ЭМС
- Преобразователь частоты имеет встроенную цифровую панель оператора с потенциометром.
Серия VF-101 представляет собой набор частотных преобразователей, разработанных для применения в системах отопления, вентиляции и кондиционирования (ОВК). Эти приводы могут подключаться как к однофазному напряжению 220В, так и к трёхфазному 380В, их мощность может варьироваться от 0,75 до 1120 кВт. В зависимости от потребностей, они могут быть выполнены с нормальной или повышенной перегрузкой. Присутствие встроенного сетевого интерфейса RS-485 позволяет легко интегрировать привод в систему.
VF-101 поддерживает управление как асинхронными, так и синхронными двигателями. Эти приводы имеют компактный дизайн, позволяющий установку устройств на очень близком расстоянии друг от друга без потери функциональности. Кроме того, они оснащены отдельной системой охлаждения, что предотвращает прохождение воздушного потока через электронные компоненты и значительно увеличивает срок службы преобразователя. Привод может работать при внешней температуре до +50C, благодаря системе охлаждения вентиляторами, которые в свою очередь просты в обслуживании, и их будет легко снять и заменить.
Благодаря фильтру электромагнитной совместимости, тормозному прерывателю и удобной операторской панели оператора с потенциометром, модель VF-101 Basic Drive вводится в эксплуатацию намного быстрее и с меньшими затратами.
Кроме того, привод имеет модульную структуру, что позволяет расширить его функциональность с помощью дополнительных плат.
Преобразователи частоты данной линейки могут автоматически адаптироваться к двигателю, независимо от его текущего вращения, что значительно облегчает и ускоряет процесс ввода его в эксплуатацию. Присутствие встроенного дросселя (для мощности от 55 кВт и выше) на звене постоянного тока помогает снизить уровень гармонических искажений до менее 45% THiD и продлить срок эксплуатации преобразователя частоты.
Документация
Выбор
Типовой код: VF-101-PK75-0003-A-T4-E20-B-H
Типоразмер: B1
ВхШхГ, мм: 204х80х155
Масса, кг: 1,3
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 3,6
Типовой код: VF-101-P1K5-0004-A-T4-E20-B-H
Типоразмер: B1
ВхШхГ, мм: 204х80х155
Масса, кг: 1,3
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 4,8
Типовой код: VF-101-P2K2-0006-A-T4-E20-B-H
Типоразмер: B1
ВхШхГ, мм: 204х80х155
Масса, кг: 1,3
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 7,2
Типовой код: VF-101-P5K5-0013-A-T4-E20-B-H
Типоразмер: B2
ВхШхГ, мм: 245х100х155
Масса, кг: 1,9
Напряжение, В: 3х380В
Номинальный выходной ток, А: А 13
Ток перегрузки 120%,А: 15,6
Типовой код: VF-101-P7K5-0017-A-T4-E20-B-H
Типоразмер: B2
ВхШхГ, мм: 245х100х155
Масса, кг: 1,9
Напряжение, В: 3х380В
Номинальный выходной ток, А: 17
Ток перегрузки 120%,А: 20,4
Типовой код: VF-101-P11K-0025-A-T4-E20-B-H
Типоразмер: B3
ВхШхГ, мм: 323х116х175
Масса, кг: 3,5
Напряжение, В: 3х380В
Номинальный выходной ток, А: 25
Ток перегрузки 120%,А: 30
Типовой код: VF-101-P15K-0032-A-T4-E20-B-H
Типоразмер: B3
ВхШхГ, мм: 323х116х175
Масса, кг: 3,5
Напряжение, В: 3х380В
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 38,4
Номинальный выходной ток, А: 32
Типовой код: VF-101-P18K-0038-A-T4-E20-B-H
Типоразмер: B4
ВхШхГ, мм: 383х142х225
Масса, кг: 5,9
Напряжение, В: 3х380В
Номинальный выходной ток, А: 38
Ток перегрузки 120%,А: 45,6
Типовой код: VF-101-P22K-0045-A-T4-E20-B-H
Типоразмер: B4
ВхШхГ, мм: 383х142х225
Масса, кг: 5,9
Напряжение, В: 3х380В
Номинальный выходной ток, А: 45
Ток перегрузки 120%,А: 54
Типовой код: VF-101-P37K-0075-A-T4-E20-N-H
Типоразмер: B5
ВхШхГ, мм: 433,5х172х225
Масса, кг: 10,7
Напряжение, В: 3х380В
Номинальный выходной ток, А: 75
Ток перегрузки 120%,А: 90
Типовой код: VF-101-P45K-0090-A-T4-E20-N-H
Типоразмер: B5
ВхШхГ, мм: 433,5х172х225
Масса, кг: 10,7
Напряжение, В: 3х380В
Номинальный выходной ток, А: 90
Ток перегрузки 120%,А: 108
Типовой код: VF-101-P55K-0110-A-T4-E20-N-H
Типоразмер: B6
ВхШхГ, мм: 558х249,4х310
Масса, кг: 25
Напряжение, В: 3х380В
Номинальный выходной ток, А: 110
Ток перегрузки 120%,А: 132
Типовой код: VF-101-P75K-0150-A-T4-E20-N-H
Типоразмер: B6
ВхШхГ, мм: 558х249,4х310
Масса, кг: 25
Напряжение, В: 3х380В
Номинальный выходной ток, А: 150
Ток перегрузки 120%,А: 180
Типовой код: VF-101-P90K-0180-A-T4-E20-N-H
Типоразмер: B6
ВхШхГ, мм: 558х249,4х310
Масса, кг: 25
Напряжение, В: 3х380В
Номинальный выходной ток, А: 180
Ток перегрузки 120%,А: 216
Типовой код: VF-101-P110-0210-A-T4-E20-N-H
Типоразмер: B7
ВхШхГ, мм: 638х279,4х350
Масса, кг: 35,5
Напряжение, В: 3х380В
Номинальный выходной ток, А: 210
Ток перегрузки 120%,А: 252
Типовой код: VF-101-P132-0250-A-T4-E20-N-H
Типоразмер: B7
ВхШхГ, мм: 638х279,4х350
Масса, кг: 35,5
Напряжение, В: 3х380В
Номинальный выходной ток, А: 250
Ток перегрузки 120%,А: 300
Типовой код: VF-101-P160-0310-A-T4-E20-N-H-D
Типоразмер: B8
ВхШхГ, мм: 738х359,4х405
Масса, кг: 65
Напряжение, В: 3х380В
Номинальный выходной ток, А: 310
Ток перегрузки 120%,А: 372
Типовой код: VF-101-P185-0340-A-T4-E20-N-H-D
Типоразмер: B8
ВхШхГ, мм: 738х359,4х405
Масса, кг: 65
Напряжение, В: 3х380В
Номинальный выходной ток, А: 340
Ток перегрузки 120%,А: 408
Типовой код: VF-101-P200-0380-A-T4-E20-N-H-D
Типоразмер: B9
ВхШхГ, мм: 940х369,4х480
Масса, кг: 97
Напряжение, В: 3х380В
Номинальный выходной ток, А: 380
Ток перегрузки 120% 456
Типовой код: VF-101-P220-0415-A-T4-E20-N-H-D
Типоразмер: B9
ВхШхГ, мм: 940х369,4х480
Масса, кг: 97
Напряжение, В: 3х380В
Номинальный выходной ток, А: 415
Ток перегрузки 120%,А: 498
Типовой код: VF-101-P250-0470-A-T4-E20-N-H-D
Типоразмер: B9
ВхШхГ, мм: 940х369,4х480
Масса, кг: 97
Напряжение, В: 3х380В
Номинальный выходной ток, А: 470
Ток перегрузки 120%,А: 564
Типовой код: VF-101-P280-0520-A-T4-E20-N-H-D
Типоразмер: B10
ВхШхГ, мм: 1140х379,4х545
Масса, кг: 125
Напряжение, В: 3х380В
Номинальный выходной ток, А: 510
Ток перегрузки 120%,А: 612
Типовой код: VF-101-P315-0600-A-T4-E20-N-H-D
Типоразмер: B10
ВхШхГ, мм: 1140х379,4х545
Масса, кг: 125
Напряжение, В: 3х380В
Номинальный выходной ток, А: 600
Ток перегрузки 120%,А: 720
Типовой код: VF-101-P355-0670-A-T4-E20-N-H-D
Типоразмер: B11
ВхШхГ, мм: 1250х404,4х545
Масса, кг: 167
Напряжение, В: 3х380В
Номинальный выходной ток, А: 670
Ток перегрузки 120%,А: 804
Типовой код: VF-101-P400-0750-A-T4-E20-N-H-D
Типоразмер: B11
ВхШхГ, мм: 1250х404,4х545
Масса, кг: 167
Напряжение, В: 3х380В
Номинальный выходной ток, А: 750
Ток перегрузки 120%,А: 900
Типовой код: VF-101-P450-0810-A-T4-E20-N-H-D
Типоразмер: B11
ВхШхГ, мм: 1250х404,4х545
Масса, кг: 167
Напряжение, В: 3х380В
Номинальный выходной ток, А: 810
Ток перегрузки 120%,А: 972
Типовой код: VF-101-P500-0860-A-T4-E20-N-H-D
Типоразмер: B12
ВхШхГ, мм: 1400х469,7х545
Масса, кг: 235
Напряжение, В: 3х380В
Номинальный выходной ток, А: 860
Ток перегрузки 120%,А: 1032
Типовой код: VF-101-P560-0990-A-T4-E20-N-H-D
Типоразмер: B12
ВхШхГ, мм: 1400х469,7х545
Масса, кг: 235
Напряжение, В: 3х380В
Номинальный выходной ток, А: 990
Ток перегрузки 120%,А: 1188
Типовой код: VF-101-PK75-0003-U-T4-E20-B-H
ВхШхГ, мм: 204х80х155
Выходная мощность, кВт: 0,75
Номинальный выходной ток, А: 3
Торм.блок: встроенный
Ток перегрузки 150%, А:4,5
Типовой код: VF-101-P1K5-0004-U-T4-E20-B-H
ВхШхГ, мм: 204х80х155
Выходная мощность, кВт: 1,5
Номинальный выходной ток, А: 4
Торм.блок: встроенный
Ток перегрузки 150%, А:6
Типовой код: VF-101-P2K2-0006-U-T4-E20-B-H
ВхШхГ, мм: 204х80х155
Выходная мощность, кВт: 2,2
Номинальный выходной ток, А: 6
Торм.блок: встроенный
Ток перегрузки 150%, А:9
Типовой код: VF-101-P4K0-0010-U-T4-E20-B-H
ВхШхГ, мм: 245х100х155
Выходная мощность, кВт: 4
Номинальный выходной ток, А: 10
Торм.блок: встроенный
Ток перегрузки 150%, А:15
Типовой код: VF-101-P4K0-0010-U-T4-E20-B-H
ВхШхГ, мм: 245х100х155
Выходная мощность, кВт: 4
Номинальный выходной ток, А: 10
Торм.блок: встроенный
Ток перегрузки 150%, А:15
Типовой код: VF-101-P5K5-0013-U-T4-E20-B-H
ВхШхГ, мм: 245х100х155
Выходная мощность, кВт: 5,5
Номинальный выходной ток, А: 13
Торм.блок: встроенный
Ток перегрузки 150%, А:19,5
Типовой код: VF-101-P7K5-0017-U-T4-E20-B-H
ВхШхГ, мм: 323х116х175
Выходная мощность, кВт: 7,5
Номинальный выходной ток, А: 17
Торм.блок: встроенный
Ток перегрузки 150%, А:25,5
Типовой код: VF-101-P11K-0025-U-T4-E20-B-H
ВхШхГ, мм: 323х116х175
Выходная мощность, кВт: 11
Номинальный выходной ток, А: 25
Торм.блок: встроенный
Ток перегрузки 150%, А:37,5
Типовой код: VF-101-P15K-0032-U-T4-E20-B-H
ВхШхГ, мм: 383х142х225
Выходная мощность, кВт: 15
Номинальный выходной ток, А: 32
Торм.блок: встроенный
Ток перегрузки 150%, А:48
Типовой код: VF-101-P18K-0038-U-T4-E20-B-H
ВхШхГ, мм: 383х142х225
Выходная мощность, кВт: 18,5
Номинальный выходной ток, А: 38
Торм.блок: встроенный
Ток перегрузки 150%, А:57
Типовой код: VF-101-P30K-0060-U-T4-E20-N-H
ВхШхГ, мм: 433,5х172х225
Выходная мощность, кВт: 30
Номинальный выходной ток, А: 60
Торм.блок: внешний
Ток перегрузки 150%, А:90
Типовой код: VF-101-P37K-0075-U-T4-E20-N-H
ВхШхГ, мм: 433,5х172х225
Выходная мощность, кВт: 37
Номинальный выходной ток, А: 75
Торм.блок: внешний
Ток перегрузки 150%, А:112,5
Типовой код: VF-101-P45K-0090-U-T4-E20-N-H
ВхШхГ, мм: 558х249,4х310
Выходная мощность, кВт: 45
Номинальный выходной ток, А: 90
Торм.блок: внешний
Ток перегрузки 150%, А:135
Типовой код: VF-101-P55K-0110-U-T4-E20-N-H
ВхШхГ, мм: 558х249,4х310
Выходная мощность, кВт: 55
Номинальный выходной ток, А: 110
Торм.блок: внешний
Ток перегрузки 150%, А:165
Типовой код: VF-101-P75K-0150-U-T4-E20-N-H
ВхШхГ, мм: 558х249,4х310
Выходная мощность, кВт: 75
Номинальный выходной ток, А: 150
Торм.блок: внешний
Ток перегрузки 150%, А:225
Типовой код: VF-101-P90K-0180-U-T4-E20-N-H
ВхШхГ, мм: 638х279,4х350
Выходная мощность, кВт: 90
Номинальный выходной ток, А: 180
Торм.блок: внешний
Ток перегрузки 150%, А:270
Типовой код: VF-101-P110-0210-U-T4-E20-N-H
ВхШхГ, мм: 638х279,4х350
Выходная мощность, кВт: 110
Номинальный выходной ток, А: 210
Торм.блок: внешний
Ток перегрузки 150%, А:315
Типовой код: VF-101-P132-0250-U-T4-E20-N-H-D
ВхШхГ, мм: 738х359,4х405
Выходная мощность, кВт: 132
Номинальный выходной ток, А: 250
Торм.блок: внешний
Ток перегрузки 150%, А:375
Типовой код: VF-101-P160-0310-U-T4-E20-N-H-D
ВхШхГ, мм: 738х359,4х405
Выходная мощность, кВт: 160
Номинальный выходной ток, А: 310
Торм.блок: внешний
Ток перегрузки 150%, А:465
Типовой код: VF-101-P185-0340-U-T4-E20-N-H-D
ВхШхГ, мм: 940х369,4х480
Выходная мощность, кВт: 185
Номинальный выходной ток, А: 340
Торм.блок: внешний
Ток перегрузки 150% 510
Типовой код: VF-101-P200-0380-U-T4-E20-N-H-D
ВхШхГ, мм: 940х369,4х480
Выходная мощность, кВт: 200
Номинальный выходной ток, А: 380
Торм.блок: внешний
Ток перегрузки 150%, А:570
Типовой код: VF-101-P220-0415-U-T4-E20-N-H-D
ВхШхГ, мм: 940х369,4х480
Выходная мощность, кВт: 220
Номинальный выходной ток, А: 415
Торм.блок: внешний
Ток перегрузки 150%, А:622,5
Типовой код: VF-101-P250-0470-U-T4-E20-N-H-D
ВхШхГ, мм: 1140х379,4х545
Выходная мощность, кВт: 250
Номинальный выходной ток, А: 470
Торм.блок: внешний
Ток перегрузки 150% 705
Типовой код: VF-101-P280-0510-U-T4-E20-N-H-D
ВхШхГ, мм: 1140х379,4х545
Выходная мощность, кВт: 280
Номинальный выходной ток, А: 510
Торм.блок: внешний
Ток перегрузки 150%, А:765
Типовой код: VF-101-P315-0600-U-T4-E20-N-H-D
ВхШхГ, мм: 1250х404,4х545
Выходная мощность, кВт: 315
Номинальный выходной ток, А: 600
Торм.блок: внешний
Ток перегрузки 150%, А:900
Типовой код: VF-101-P355-0670-U-T4-E20-N-H-D
ВхШхГ, мм: 1250х404,4х545
Выходная мощность, кВт: 355
Номинальный выходной ток, А: 670
Торм.блок: внешний
Ток перегрузки 150%, А:1005
Типовой код: VF-101-P400-0750-U-T4-E20-N-H-D
ВхШхГ, мм: 1250х404,4х545
Выходная мощность, кВт: 400
Номинальный выходной ток, А: 750
Торм.блок: внешний
Ток перегрузки 150% 1125
Типовой код: VF-101-P500-0860-U-T4-E20-N-H-D
ВхШхГ, мм: 1400х469,7х545
Выходная мощность, кВт: 500
Номинальный выходной ток, А: 860
Торм.блок: внешний
Ток перегрузки 150% 1290
Типовой код: VF-101-P30K-0060-A-T4-E20-B-H
Типоразмер: B4
ВхШхГ, мм: 383х142х225
Масса, кг: 5,9
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 72
Типовой код: VF-101-P630-01200-A-T4-E20-N-H-D
Типоразмер: B12
ВхШхГ, мм: 1400х469,7х545
Масса, кг: 235
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 1440
Типовой код: VF-101-P710-01340-A-T4-E20-N-H-D
Типоразмер: B13
ВхШхГ, мм: 2198х1201х798
Масса, кг: 485
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 1608
Типовой код: VF-101-P800-01500-A-T4-E20-N-H-D
Типоразмер: B13
ВхШхГ, мм: 2198х1201х798
Масса, кг: 485
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 1800
Типовой код: VF-101-P900-01620-A-T4-E20-N-H-D
Типоразмер: B13
ВхШхГ, мм: 2198х1201х798
Масса, кг: 485
Напряжение, В: 3х380В
Ток перегрузки 120% 1944
Типовой код: VF-101-P1M0-01720-A-T4-E20-N-H-D
Типоразмер: B13
ВхШхГ, мм: 2198х1201х798
Масса, кг: 485
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 2064
Типовой код: VF-101-P1M1-1980-A-T4-E20-N-H-D
Типоразмер: B13
ВхШхГ, мм: 2198х1201х798
Масса, кг: 485
Напряжение, В: 3х380В
Ток перегрузки 120%,А: 2376
Типовой код: VF-101-P22K-0045-U-T4-E20-B-H
ВхШхГ, мм: 383х142х225
Выходная мощность, кВт: 22
Номинальный выходной ток, А: 45
Торм.блок: встроенный
Ток перегрузки 150%, А:67,5
Типовой код: VF-101-P450-0810-U-T4-E20-N-H-D
ВхШхГ, мм: 1400х469,7х545
Выходная мощность, кВт: 450
Номинальный выходной ток, А: 810
Торм.блок: внешний
Ток перегрузки 150%, А:1215
Типовой код: VF-101-P560-0990-U-T4-E20-N-H-D
ВхШхГ, мм: 1400х469,7х545
Выходная мощность, кВт: 560
Номинальный выходной ток, А: 990
Торм.блок: внешний
Ток перегрузки 150%, А:1485
Типовой код: VF-101-P630-01200-U-T4-E20-N-H-D
ВхШхГ, мм: 2198х1201х798
Выходная мощность, кВт: 630
Номинальный выходной ток, А: 1200
Торм.блок: внешний
Ток перегрузки 150%, А:1800
Типовой код: VF-101-P710-01340-U-T4-E20-N-H-D
ВхШхГ, мм: 2198х1201х798
Выходная мощность, кВт: 710
Номинальный выходной ток, А: 1340
Торм.блок: внешний
Ток перегрузки 150%, А:2010
Типовой код: VF-101-P800-01500-U-T4-E20-N-H-D
ВхШхГ, мм: 2198х1201х798
Выходная мощность, кВт: 800
Номинальный выходной ток, А: 1500
Торм.блок: внешний
Ток перегрузки 150%, А:2250
Типовой код: VF-101-P900-01620-U-T4-E20-N-H-D
ВхШхГ, мм: 2198х1201х798
Выходная мощность, кВт: 900
Номинальный выходной ток, А: 1620
Торм.блок: внешний
Ток перегрузки 150%, А:2430
Типовой код: VF-101-P1M0-1720-U-T4-E20-N-H-D
ВхШхГ, мм: 2198х1201х798
Выходная мощность, кВт: 1000
Номинальный выходной ток, А: 1720
Торм.блок: внешний
Ток перегрузки 150% 2580
Типовой код: VF-101-P1M1-1980-U-T4-E20-N-H-D
ВхШхГ, мм: 2198х1201х798
Выходная мощность, кВт: 1120
Номинальный выходной ток, А: 1980
Торм.блок: внешний
Ток перегрузки 150%, А:2970
