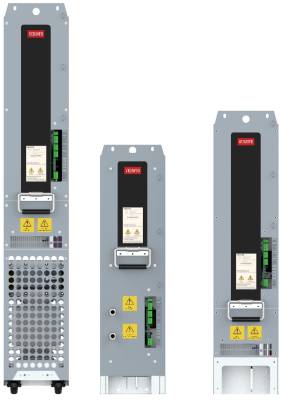

ИНВЕРТОР VF-400+STO
Получить консультацию
- Заполните данные
- Отправьте на почту info@aes.by
Описание
Инвертор + STO 400 В
Основные характеристики:
- Входное напряжение 540 – 720 В пост. тока ±10% (-15%, менее 1 мин)
- Напряжение на выходе 0~415 В перем. тока
- Перегрузочная способность - Легкая перегрузка: 110 % номин. тока в теч. 1 минуты каждые 5 минут. Тяжелая перегрузка: 150 % номин. тока в теч. 1 минуты каждые 5 минут
|
Основные характеристики |
Входное напряжение |
540 – 720 В пост. тока ±10% (-15%, менее 1 мин) |
|
Напряжение на выходе |
0~415 В перем. тока |
|
|
Перегрузочная способность |
Легкая перегрузка: 110 % номин. тока в теч. 1 минуты каждые 5 минут Тяжелая перегрузка: 150 % номин. тока в теч. 1 минуты каждые 5 минут |
|
|
Характеристики управления |
Выходная частота |
0～300 Гц |
|
Частота ШИМ |
2,2~90 кВт, по умолчанию 3,2 кГц 110~500 кВт, по умолчанию 2 кГц Повышение несущей частоты снижает номин. характеристики модуля |
|
|
Метод управления |
скалярный (V/F), векторный без энкодера (SVC), векторный с энкодером (FVC) |
|
|
Диапазон задания скорости |
V/F управление: 1:50 SVC управление: 1:200 FVC управление: 1:1000 |
|
|
Точность скорости |
SVC управление: 5% от номин. скорости ( асинхронный электродвигатель) 0,2% от номин. скорости ( синхронный электродвигатель) FVC управление: ±0,01% от номин. скорости |
|
|
Время отклика на изменение крутящего момента |
SVC управление: ≤5 мс FVC управление: ≤5 мс |
|
|
Пусковой крутящий момент |
SVC управление: 0,5 Гц/150% от номин. момента FVC управление: 0 Гц/200% от номин. момента |
|
|
Функциональные особенности |
Функции защиты |
Короткое замыкание, перегрузка по току, перенапряжение, пониженное напряжение, обрыв фазы, перегрев, перегрузка и обрыв связи с энкодером и т.д. |
|
Стандартные функции |
Скалярное и векторное управление, функция автоматической подстройки напряжения, мультизадание скорости и частоты, реверс, дифференциальная компенсация вращения, компенсация крутящего момента, ПИД-регулирование |
|
|
Требования к окружающей среде |
Рабочая температура |
-10℃ ~ 50℃, при температуре выше 40℃ снижаются номинальные характеристики модуля (снижение номинальных характеристик на 1% на каждый 1 ℃), максимальная температура окружающей среды 50 ℃ |
|
Рабочая влажность |
5～95 % отн. влажности, без выпадения конденсата |
|
|
Температура хранения |
-40～70 °С |
|
|
Влажность при хранении |
5～95 % отн. влажности, без выпадения конденсата |
|
|
Уровень загрязнения |
2 уровень |
|
|
Показатель перенапряжения |
Класс III |
|
|
Класс защиты |
IP00 |
|
|
Покрытие плат |
3C3 |
|
|
Уровень шума |
≤85 дБ (A) |
|
|
Высота установки над уровнем моря |
Высота над уровнем моря ниже 1000 м: 100% полная нагрузка (без снижения) Высота над уровнем моря более 1000 м: снижение на 1% на каждые 100 м высоты. Максимальная высота - 4000 м. |
|
|
Механические характеристики |
Виброустойчивость |
Стандарт: Испытание Fc по стандарту IEC 60068-2-6 Синусоидальная вибрация: 10Гц~57Гц, амплитуда вибрации 0,075мм 57Гц~150Гц, виброускорение 10м/с² |
|
Ударная нагрузка |
Стандарт: Испытание Ea по стандарту IEC 60068-2-27:2008 Полусинусоидальный импульс: виброускорение 50 м/с², время 30 мс |
|
|
Способ охлаждения |
Встроенный вентилятор принудительного охлаждения |
Документация
Выбор
Типовой код: VF-400-INU-T4-230+STO
Мощность тяжёлая перегрузка , кВт: 90
Ток тяжёлая перегрузка Iac, А: 180
Мощность лёгкая перегрузка, кВт: 110
Ток лёгкая перегрузка Iac, А: 230
Типовой код: VF-400-INU-T4-288+STO
Мощность тяжёлая перегрузка , кВт: 110
Ток тяжёлая перегрузка Iac, А: 225
Мощность лёгкая перегрузка, кВт: 132
Ток лёгкая перегрузка Iac, А: 288
Типовой код: VF-400-INU-T4-336+STO
Мощность тяжёлая перегрузка , кВт: 132
Ток тяжёлая перегрузка Iac, А: 263
Мощность лёгкая перегрузка, кВт: 160
Ток лёгкая перегрузка Iac, А: 336
Типовой код: VF-400-INU-T4-380+STO
Мощность тяжёлая перегрузка , кВт: 160
Ток тяжёлая перегрузка Iac, А: 297
Мощность лёгкая перегрузка, кВт: 200
Ток лёгкая перегрузка Iac, А: 380
Типовой код: VF-400-INU-T4-497+STO
Мощность тяжёлая перегрузка , кВт: 200
Ток тяжёлая перегрузка Iac, А: 389
Мощность лёгкая перегрузка, кВт: 250
Ток лёгкая перегрузка Iac, А: 497
Типовой код: VF-400-INU-T4-32+STO
Мощность тяжёлая перегрузка , кВт: 11
Ток тяжёлая перегрузка Iac, А: 25
Мощность лёгкая перегрузка, кВт: 15
Ток лёгкая перегрузка Iac, А: 32
Типовой код: VF-400-INU-T4-41+STO
Мощность тяжёлая перегрузка , кВт: 15
Ток тяжёлая перегрузка Iac, А: 32
Мощность лёгкая перегрузка, кВт: 19
Ток лёгкая перегрузка Iac, А: 41
Типовой код: VF-400-INU-T4-47+STO
Мощность тяжёлая перегрузка , кВт: 19
Ток тяжёлая перегрузка Iac, А: 37
Мощность лёгкая перегрузка, кВт: 22
Ток лёгкая перегрузка Iac, А: 47
Типовой код: VF-400-INU-T4-58+STO
Мощность тяжёлая перегрузка , кВт: 22
Ток тяжёлая перегрузка Iac, А: 45
Мощность лёгкая перегрузка, кВт: 30
Ток лёгкая перегрузка Iac, А: 58
Типовой код: VF-400-INU-T4-77+STO
Мощность тяжёлая перегрузка , кВт: 30
Ток тяжёлая перегрузка Iac, А: 60
Мощность лёгкая перегрузка, кВт: 37
Ток лёгкая перегрузка Iac, А: 77
Типовой код: VF-400-INU-T4-96+STO
Мощность тяжёлая перегрузка , кВт: 37
Ток тяжёлая перегрузка Iac, А: 75
Мощность лёгкая перегрузка, кВт: 45
Ток лёгкая перегрузка Iac, А: 96
Типовой код: VF-400-INU-T4-143+STO
Мощность тяжёлая перегрузка , кВт: 55
Ток тяжёлая перегрузка Iac, А: 112
Мощность лёгкая перегрузка, кВт: 75
Ток лёгкая перегрузка Iac, А: 143
Типовой код: VF-400-INU-T4-176+STO
Мощность тяжёлая перегрузка , кВт: 75
Ток тяжёлая перегрузка Iac, А: 150
Мощность лёгкая перегрузка, кВт: 90
Ток лёгкая перегрузка Iac, А: 176
Типовой код: VF-400-INU-T4-112+STO
Мощность тяжёлая перегрузка , кВт: 45
Ток тяжёлая перегрузка Iac, А: 91
Мощность лёгкая перегрузка, кВт: 55
Ток лёгкая перегрузка Iac, А: 112
Типовой код: VF-400-INU-T4-576-I+STO
Мощность тяжёлая перегрузка , кВт: 250
Ток тяжёлая перегрузка Iac, А: 450
Мощность лёгкая перегрузка, кВт: 280
Ток лёгкая перегрузка Iac, А: 576
Типовой код: VF-400-INU-T4-643-I+STO
Мощность тяжёлая перегрузка , кВт: 280
Ток тяжёлая перегрузка Iac, А: 503
Мощность лёгкая перегрузка, кВт: 315
Ток лёгкая перегрузка Iac, А: 643
Типовой код: VF-400-INU-T4-728-I+STO
Мощность тяжёлая перегрузка , кВт: 315
Ток тяжёлая перегрузка Iac, А: 569
Мощность лёгкая перегрузка, кВт: 400
Ток лёгкая перегрузка Iac, А: 728
Типовой код: VF-400-INU-T4-864-I+STO
Мощность тяжёлая перегрузка , кВт: 355
Ток тяжёлая перегрузка Iac, А: 675
Мощность лёгкая перегрузка, кВт: 450
Ток лёгкая перегрузка Iac, А: 864
Типовой код: VF-400-INU-T4-576+STO
Мощность тяжёлая перегрузка , кВт: 250
Ток тяжёлая перегрузка Iac, А: 450
Мощность лёгкая перегрузка, кВт: 280
Ток лёгкая перегрузка Iac, А: 576
Типовой код: VF-400-INU-T4-643+STO
Мощность тяжёлая перегрузка , кВт: 280
Ток тяжёлая перегрузка Iac, А: 503
Мощность лёгкая перегрузка, кВт: 315
Ток лёгкая перегрузка Iac, А: 643
Типовой код: VF-400-INU-T4-728+STO
Мощность тяжёлая перегрузка , кВт: 315
Ток тяжёлая перегрузка Iac, А: 569
Мощность лёгкая перегрузка, кВт: 400
Ток лёгкая перегрузка Iac, А: 728
Типовой код: VF-400-INU-T4-864+STO
Мощность тяжёлая перегрузка , кВт: 355
Ток тяжёлая перегрузка Iac, А: 675
Мощность лёгкая перегрузка, кВт: 450
Ток лёгкая перегрузка Iac, А: 864
