Датчик уровня ультразвуковые ДУУ6, ДУУ6-1

Датчики уровня ультразвуковые ДУУ6 выпускаются в двух исполнениях: ДУУ6 с каналом измерений уровня светлых нефтепродуктов и ДУУ6-1 – с каналами измерений уровня светлых нефтепродуктов и уровня раздела сред.

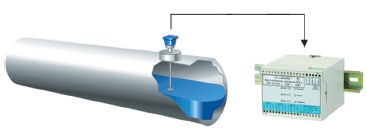

Датчики предназначены для построения систем объемно-массового учета, обеспечивающих вычисление плотности и массы однофазных светлых нефтепродуктов по измеренным параметрам и работают совместно с блоком сопряжения с датчиками БСД (в составе измерительного комплекса ДУУ6-БСД и системы измерительной Альбатрос ТанкСупервайзерR), блоком сопряжения с датчиками БСД4 (в составе уровнемера ДУУ4МА), с контроллером ГАММА-10М (в составе системы измерительной ГАММА/М).

Получить консультацию

Заполните данные
Отправьте на почту info@aes.by

Получить консультацию

Описание

Датчики обеспечивают непрерывное контактное автоматическое измерение:
– уровня контролируемой среды
– уровня раздела сред (подтоварной воды), только ДУУ6-1
– избыточного давления в газовой подушке меры вместимости
– гидростатического давления, пропорционального уровню и плотности контролируемой среды
– температуры в пяти точках, равномерно расположенных по длине чувствительного элемента.

Датчики устанавливаются на объектах в зонах классов 0, 1 и 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB согласно ГОСТ Р 51330.11 температурной группы T5.

Датчики имеют взрывозащищенное исполнение, соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 обеспечивается выполнением требований ГОСТ Р 51330.0 и ГОСТ Р 51330.10. Датчики имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Особовзрывобезопасный» для взрывоопасных смесей газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5, маркировку взрывозащиты «0ExiаIIBT5 X» по ГОСТ Р 51330.0.

Контролируемая среда:

Чистые нефтепродукты, а также другие неагрессивные однофазные жидкости различных производств.

Стойкость датчиков к агрессивным средам ограничена применяемыми материалами, контактирующими с контролируемой средой: фторопласт-4, фторопласт PFA C-980, сферопластик марки ЭДС-7АП (поплавок тип I) и нержавеющие стали 12Х18Н10Т, 10Х17Н13М3Т и ANSI 316.

Документация

Технические характеристики

№	Наименование параметра	Наименование датчика ДУУ6 (ДУУ6-1)
1	Длина чувствительного элемента	от 1,5 до 6 м
2	Температура контролируемой среды	от минус 40 до +65 °C при условии незамерзания контролируемой среды (другие температурные диапазоны по специальному заказу)
3	Плотность контролируемой среды	от 650 до 850 кг/м³
4	Маркировка взрывозащиты	0ExiаIIBT5 X
6	Степень защиты	IP68 по ГОСТ 14254
7	Климатическое исполнение	ОМ1,5 по ГОСТ 15150
8	Температура внешней среды	от минус 45 до +75 °С (по специальному исполнению от минус 55 до +75 °C)
9	Пределы изменения атмосферного давления	от 84 до 106,7 кПа
10	Тип атмосферы	III, IV (морская и приморско-промышленная)
11	Срок службы	8 лет
12	Масса	не более 7,6 кг
13	Габаритные размеры	не превышают 215х145х (121+L_ЧЭ) мм (Lчэ - длина чувствительного элемента)
