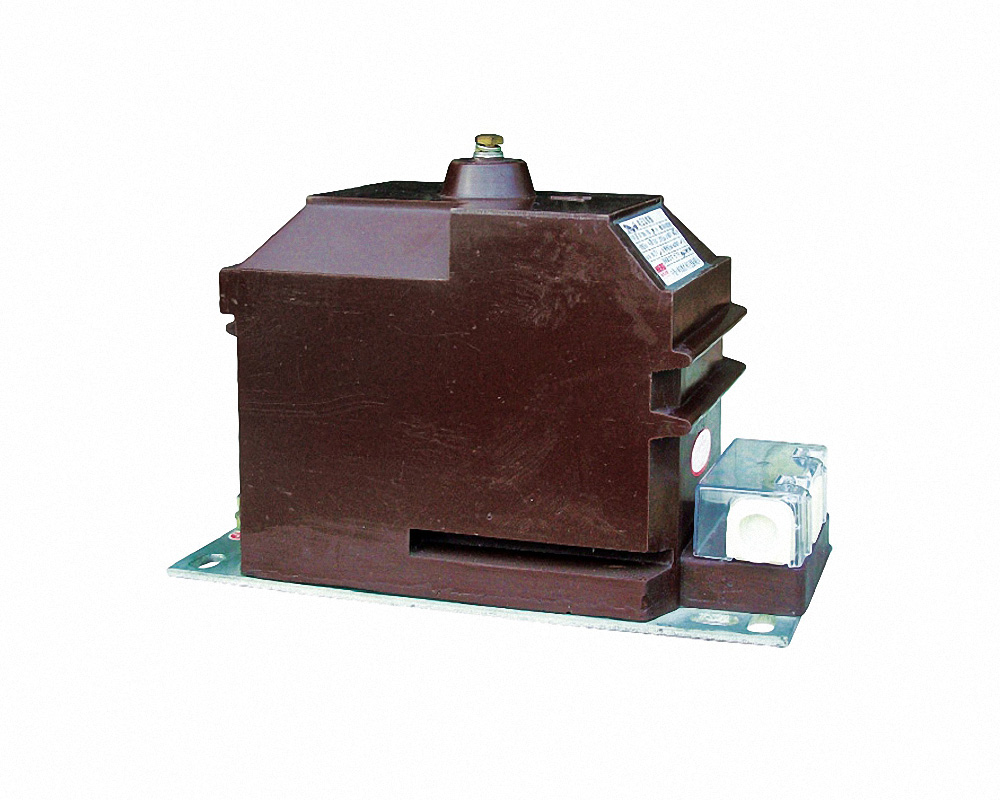

Трансформатор напряжения JDZX10-3,6,12 (REL-12)
Трансформатор напряжения в литой эпоксидной изоляции, с заземляемой первичной обмоткой, полностью герметичен, для внутренней установки. Имеет малые размеры и вес. Подключается на фазное напряжение. Применяется в системах измерений, включая системы коммерческого учета, и для релейной защиты. Имеет клеммную коробку с прозрачной крышкой для подключения вторичной нагрузки с возможностью пломбировки. Выполнен в соответствии с требованиями стандартов IEC60044-2, GB1207-1997, ГОСТ1983-2001.
Структура условного обозначения:
J — трансформатор напряжения
D — однополюсное исполнение
Z — литая изоляция
X — дополнительная обмотка с возможностью включения в схему разомкнутого «треугольника» для выявления признаков замыкания на «землю», защиты от ферро-резонанса
10 — номер серии
3,6,12 — класс номинального напряжения трансформатора
А,В — код модификации
Условия эксплуатации:
- Температура окружающего воздуха: от −25°С до +40°С
- Уровень загрязнения окружающей среды: II, III
Технические характеристики
|
Тип трансформатора |
Номинальное напряжение обмоток |
Номинальная вторичная нагрузка в классе точности (B*A) cos φ=0,8 |
Макс. нагрузка, ВА |
Номинальные уровни изоляции, кВ |
|||
|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 6P | ||||
| JDZX10-3A | 3000/√3/100/√3/100/3 | 15 | 30 | 60 | 50 | 150 | 3,6/25/40 |
| JDZX10-6A | 6000/√3/100/√3/100/3 | 15 | 30 | 60 | 50 | 150 | 7,2/32/60 |
| JDZX10-12A | 11000/√3/100/√3/100/√3/100/3(*) | 15 | 30 | 60 | 50 | 150 | 12/42/75 |
| JDZX10-3B | 3000/√3/100/√3/100/3 | 25 | 50 | 90 | 50 | 400 | 3,6/25/40 |
| JDZX10-6B | 6000/√3/100/√3/100/3 | 25 | 50 | 90 | 50 | 400 | 7,2/32/60 |
| JDZX10-12B | 11000/√3/100/√3/100/√3/100/3(*) | 25 | 50 | 90 | 50 | 400 | 12/42/75 |
Условия гарантии
Гарантийное и сервисное обслуживание осуществляет "АЭС-комплект".
Гарантийный период на оборудование составляет - 5 лет.
Возможно продление срока гарантийных обязательств на основании отдельно заключаемого договора.
