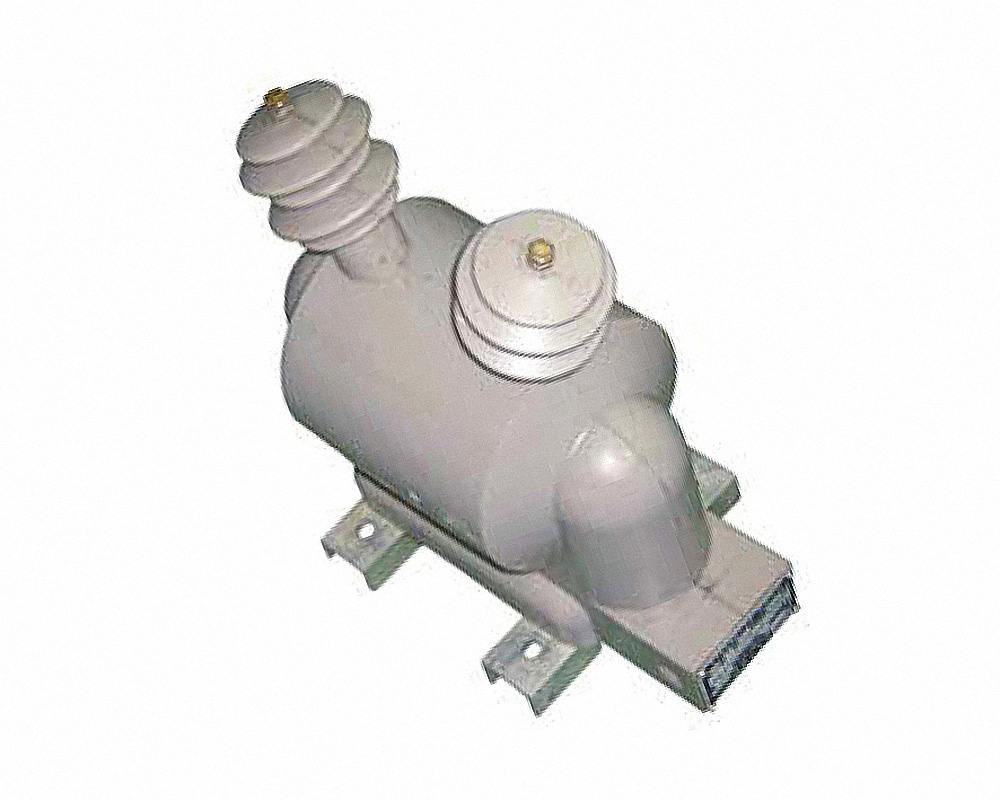

Трансформатор напряжения JDZ(X)(J)W-10
Однофазный трансформатор напряжения с литой изоляцией из эпоксидного компаунда, герметичный, для наружной установки. Служит для измерений и питания цепей автоматики, защит и сигнализации в электрических сетях с номинальным напряжением 10 кВ, 50Гц. Подключается на фазное, или междуфазное напряжение сети. Выполнен в соответствии с требованиями стандартов IEC 60044-2, GB 1207-1997, ГОСТ 1983-2001.
Номинальный уровень изоляции трансформатора: 12/42/75кВ.
Структура условного обозначения:
J — трансформатор напряжения
D — однофазный
Z — литая изоляция
(J) — обмотка для земляной защиты
X — дополнительная обмотка с возможностью включения в схему разомкнутого «треугольника» для выявления признаков замыкания на «землю», защиты от ферро-резонанса
10 — номинальное напряжение (кВ)
W — наружная установка
Условия эксплуатации:
- Температура окружающего воздуха: от −40°С до +40°С
- Уровень загрязнения окружающей среды: III, IV.
Технические характеристики
|
Тип трансформатора |
Номинальный коэффициент трансформации | Номинальная мощность в классе точности (B*A) cosφ=0,8 | Предельная мощность вне класса точности,В*А | |||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 3 | 6P | |||
| JDZW-10 | 10000/100 | (30) | (50) | - | - | 500 |
| JDZJW-10 | 10000/100/100 | 30 | 30 | - | - | 500 |
| JDZW-10 | 10000/100/220 | (25) | (50) | 320 | - | 600 |
| JDZW-10 | 10000//220 | - | - | 320 | - | 600 |
| JDZJW-10 | 10000/√3/100/√3/100/3 | (25) | (50) | - | 100 | 500 |
| JDZJW-10 | 10000/√3/100/√3/100/√3/100/3 | 25 | 30 | - | 100 | 500 |
| JDZXW-10 | 10000/√3/100/√3/100/3 | (25) | (30) | - | 100 | 500 |
| JDZXW-10 | 10000/√3/100/√3/100/√3/100/3 | 25 | 30 | - | 100 | 500 |
