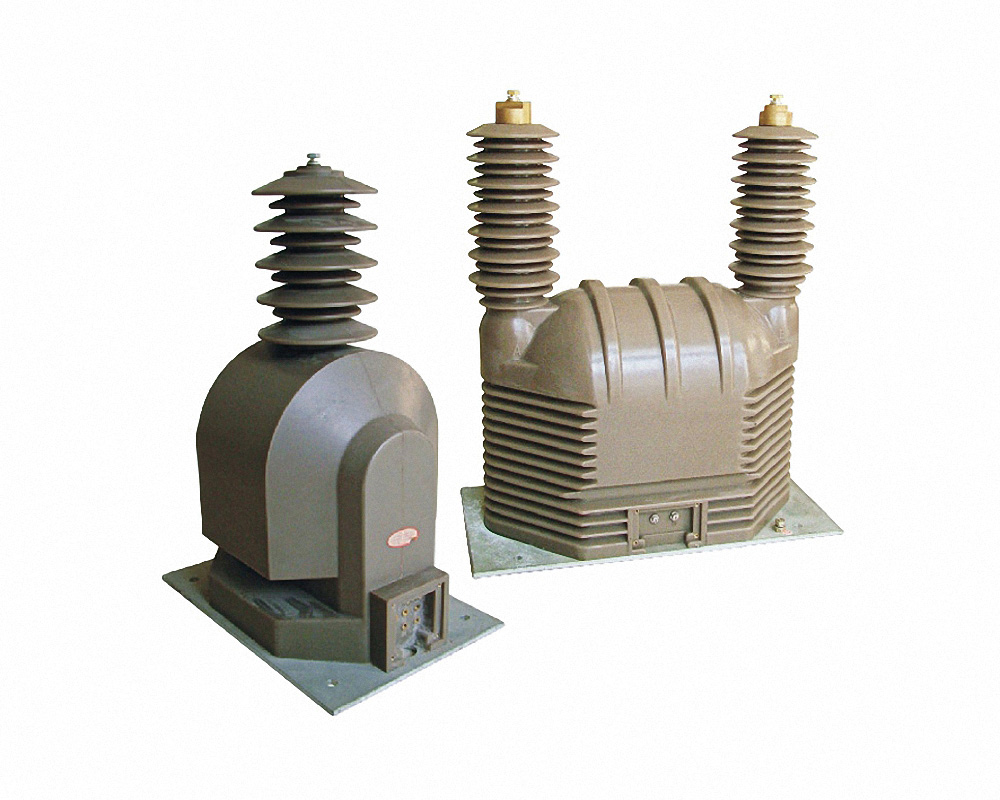

Трансформатор напряжения JDZ(X)(F)W8-35
Трансформатор напряжения в литой эпоксидной изоляции, полностью герметичен. Может подключаться на фазное (заземляемый), или на междуфазное (незаземляемый) напряжение.
Применяется в цепях измерений, включая автоматизированные системы коммерческого учета, и релейной защиты.
Имеет клеммную коробку с крышкой для подключения вторичной нагрузки с возможностью пломбировки.
Предназначен для электрических сетей с изолированной нейтралью и номинальным напряжением 35 кВ, 50Гц. Выполнен в соответствии с требованиями стандартов IEC60044-2, GB1207-2006, ГОСТ1983-2001.
Структура условного обозначения:
J — трансформатор напряжения
D — однополюсное исполнение
Z — литая изоляция
X — дополнительная обмотка с возможностью включения в схему разомкнутого «треугольника» для выявления признаков замыкания на «землю», защиты от ферро-резонанса
(F) — отдельная обмотка для измерений и контроля (систем мониторинга)
W — наружная установка
35 — номинальное напряжение (кВ)
Условия эксплуатации:
- Температура окружающего воздуха: от −40°С до +40°С
- Уровень загрязнения окружающей среды: III, или IV.
Конструктивные особенности:
Трансформаторы напряжения данной серии с одним или двумя выводами первичной обмотки герметизированы эпоксидным компаундом, что делает их грязестойкими и водонепроницаемыми. Трансформаторы обладают повышенной дугостойкостью, перегрузочной способностью, большой длиной токов утечки и малым уровнем частичных разрядов.
Технические характеристики
- Уровень изоляции: 40.5/95/190 кВ
- Номинальная частота — 50 Гц
- Номинальная нагрузка cosφ=0,8.
|
Тип трансформатора |
Номинальный коэффициент трансформации | Номинальная мощность в классе точности (B*A) | Предельная мощность вне класса точности,В*А | ||
|---|---|---|---|---|---|
| 0,2 | 0,5 | 6P | |||
| JDZW8-35 | 35000/100 | 75 | 150 | - | 1000 |
| JDZFW8-35 | 35000/100/100 | 30 | 60 | - | 1000 |
| JDZXW8-35 | 35000/√3/100/√3/100/3 | 50 | 100 | 100 | 2500 |
| JDZXFW8-35 | 35000/√3/100/√3/100/√3/100/3 | 25 | 50 | 100 | 2500 |
