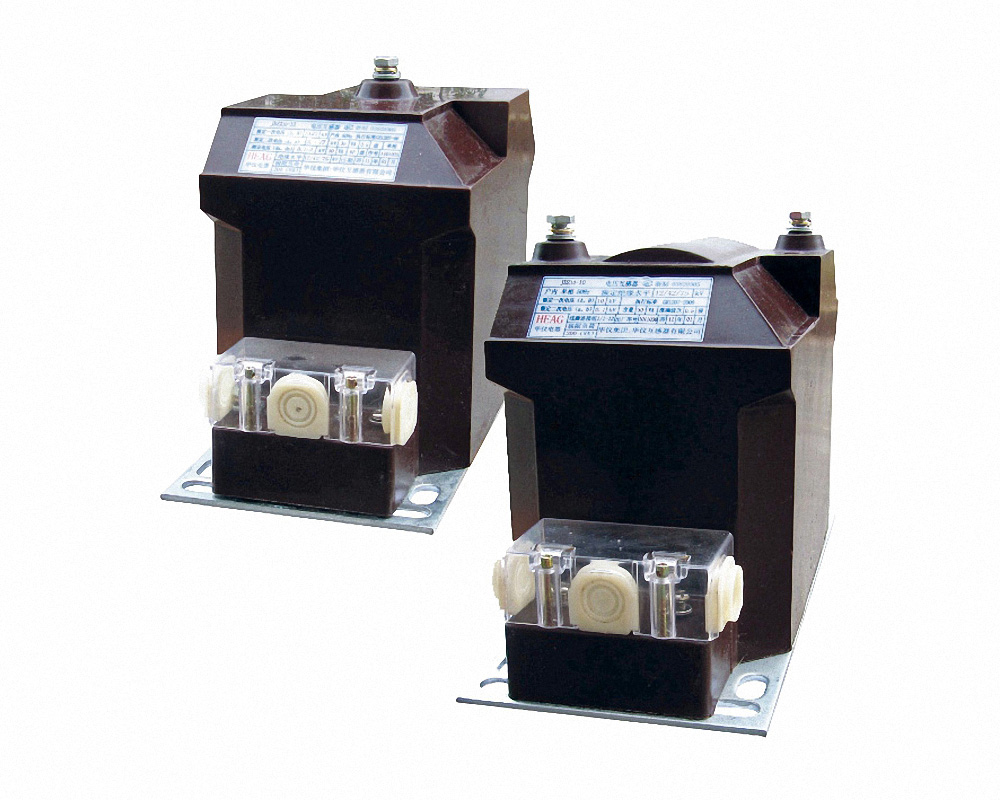

Трансформатор напряжения JDZX10-3,6,12 (RZL-12)
Трансформатор напряжения в литой эпоксидной изоляции, полностью герметичный, для внутренней установки. Может подключаться на фазное напряжение (заземляемый), или на линейное напряжение (незаземляемый).
Применяется в системах измерений напряжения и электрической энергии, включая автоматизированные системы коммерческого учета, и для релейной защиты. Имеет клеммную коробку с прозрачной крышкой для подключения вторичной нагрузки с возможностью пломбировки.
Предназначен для электрических сетей с изолированной нейтралью и номинальным напряжением 3,6, 10 кВ, 50 Гц.
Выполнен в соответствии с требованиями стандартов IEC60044-2, GB1207-1997, ГОСТ1983-2001.
Структура условного обозначения:
J — трансформатор напряжения
D — однополюсное исполнение
Z — литая изоляция
X — дополнительная обмотка с возможностью включения в схему разомкнутого «треугольника» для выявления признаков замыкания на «землю», защиты от ферро-резонанса
10 — номер серии
3,6,12 — класс номинального напряжения трансформатора
А,В — код модификации
G — заземляемый
Условия эксплуатации:
- Температура окружающего воздуха: от −25°С до +40°С
- Уровень загрязнения окружающей среды: II.
Технические характеристики
|
Тип трансформатора |
Номинальное напряжение обмоток |
Номинальная вторичная нагрузка в классе точности (B*A) cos φ=0,8 |
Макс. нагрузка, ВА |
Номинальные уровни изоляции, кВ |
|||
|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 6P | ||||
|
JDZ10-3A1 JDZ10-3A2 |
3000/100/100 | 15 | 30 | 60 | - | 150 | 3,6/25/40 |
|
JDZ10-6A1 JDZ10-6A2 |
6000/100/100 | 15 | 30 | 60 | - | 150 | 7,2/32/60 |
|
JDZ10-12A1 JDZ10-12A2 |
11000/110/110 | 15 | 30 | 60 | - | 150 | 12/42/75 |
|
JDZ10-3B1 |
3000/100/100 | 25 | 50 | 90 | - | 300 | 3,6/25/40 |
| JDZ10-3B2 | 3000/100/100 | 40 | 100 | 150 | - | 500 | 3,6/25/40 |
| JDZ10-6B1 | 6000/100/100 | 25 | 50 | 90 | - | 300 | 7.2/32/60 |
| JDZ10-6B2 | 6000/100/100 | 40 | 100 | 150 | - | 500 | 7.2/32/60 |
| JDZ10-12B1 | 11000/110/110 | 25 | 50 | 90 | - | 300 | 12/42/75 |
| JDZ10-12B2 | 11000/110/110 | 40 | 100 | 150 | - | 500 | 12/42/75 |
|
JDZX10-3AG |
3000/√3/100/√3/100/3 | - | 40 | 60 | 50 | 150 | 3,6/25/40 |
|
JDZ10-6AG |
6000/√3/100/√3/100/√3/100/3* | - | 40 | 60 | 50 | 150 | 12/42/75 |
|
JDZ10-12AG |
11000/√3/110/√3/110/√3/110/3* | - | 40 | 60 | 50 | 150 | 12/42/75 |
|
JDZX10-3BG |
3000/√3/100/√3/100/3 | - | 50 | 90 | 50 | 400 | 3,6/25/40 |
|
JDZX10-6BG |
6000/√3/100/√3/100/3* | - | 50 | 90 | 50 | 400 | 7,2/32/60 |
|
JDZX10-12BG |
11000/√3/110/√3/110/3* | - | 50 | 90 | 50 | 400 | 12/42/75 |
Условия гарантии
Гарантийное и сервисное обслуживание осуществляет "АЭС-комплект".
Гарантийный период на оборудование составляет - 5 лет.
Возможно продление срока гарантийных обязательств на основании отдельно заключаемого договора.
