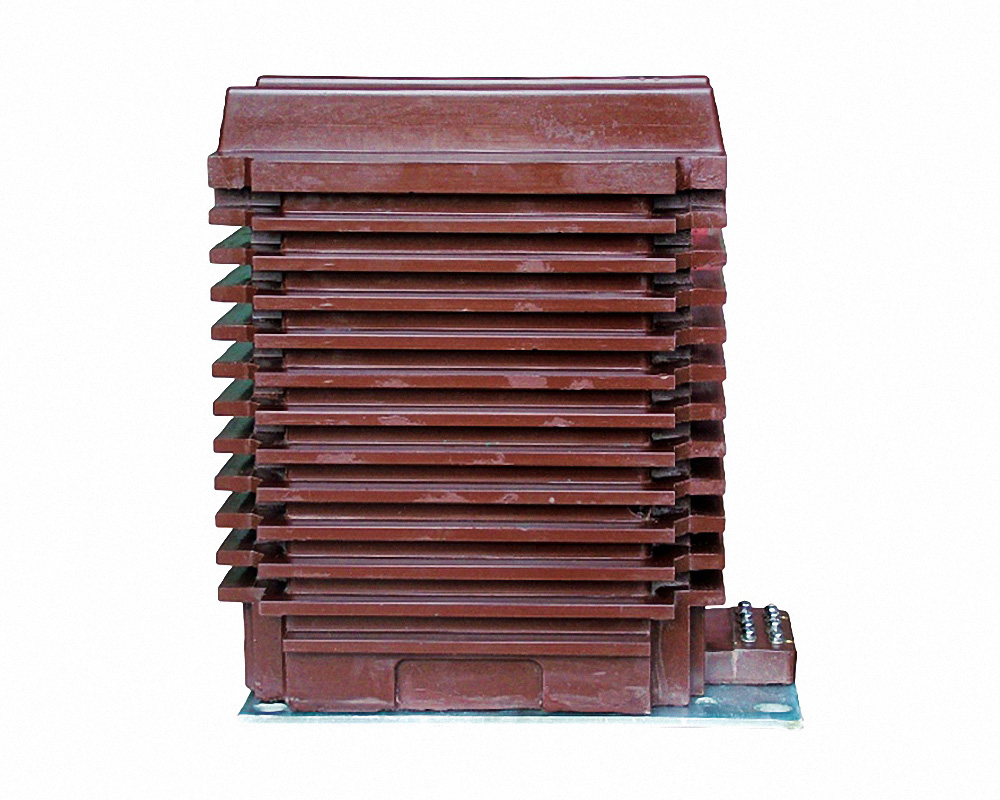

Трансформатор тока LZZBJ9-35
Трансформатор тока опорного типа в изоляции из литьевых смол, герметичный, для внутренней установки. Используется для передачи сигнала тока в системах измерения, релейной защиты, автоматики и управления электрических подстанций напряжением 35 кВ, 50Гц. Соответствует стандартам GB 1208-2006, IEC60044-1 и ГОСТ 7746-2001.

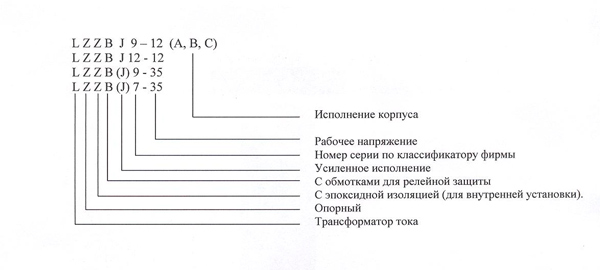

Условное обозначение:
Условия эксплуатации:
- Температура окружающего воздуха: от −25°С до +40°С
- Высота над уровнем моря: до 3000 м
- Степень загрязнения атмосферы 2, 3.
Конструктивные особенности:
Трансформатор данного типа полностью герметичен, что делает его стойким к внешним загрязнениям и повышенной конденсации влаги. Имеет два типоисполнения с разными присоединительными размерами первичной цепи. Может быть установлен в любом положении.
Технические характеристики
| Параметр | Значение |
|---|---|
|
Класс точности обмотки для измерений / для защиты |
0,2; 0,2S; 0,5; 0,5S/ 5P; 10P |
| Номинальное/наибольшее рабочее напряжение, кВ | 35/40.5 |
| Уровень изоляции, кВ | 40.5/95/190 |
| Номинальный первичный ток, А | 15-2000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка с коэффициентом мощности cosф=0,8, В*А | 10; 20; 50 |
| Коэффициент безопасности вторичных обмоток | от 5 до 10 |
| Количество вторичных обмоток | от 1 до 5 |
| Габаритные размеры, мм, не более | 435*610*330 |
Условия гарантии
Гарантийное и сервисное обслуживание осуществляет "АЭС-комплект".
Гарантийный период на оборудование составляет - 5 лет.
Возможно продление срока гарантийных обязательств на основании отдельно заключаемого договора.
