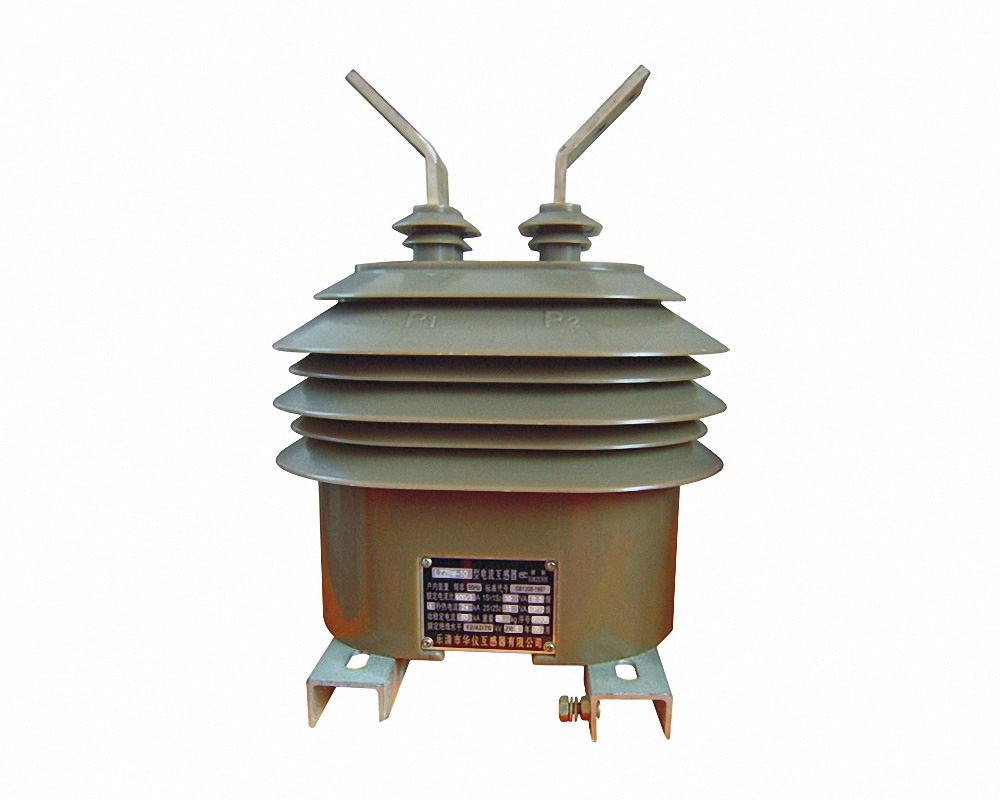

Трансформатор тока LZZBJ71-12W
Трансформатор тока наружной установки с корпусной изоляцией опорного типа из литьевой смолы, герметичный. Используются для передачи сигнала измерения электрического тока к устройствам измерения и учета электрической энергии, включая системы коммерческого учета, релейной защиты и автоматики в электрических сетях с номинальным напряжением до 12 кВ.
Изготовлен и испытан в соответствии со стандартом GB 1208-2006, IEC60044-1, ГОСТ 7746-2001.

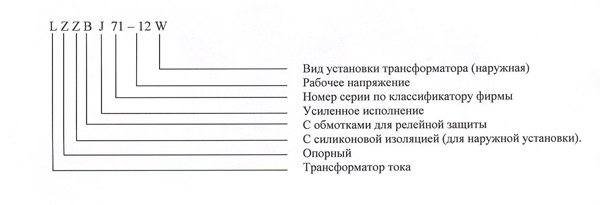

Условное обозначение:
Условия эксплуатации:
- Температура окружающего воздуха: от −40°С до +40°С
- Класс загрязнения атмосферы 4
- Сейсмостойкость — интенсивность колебаний до 0,4 g, или 9 баллов (по шкале Рихтера).
Технические характеристики
| Параметр | Значение |
|---|---|
|
Класс точности обмотки для измерений / для защиты |
0,2; 0,2S; 0,5; 0,5S/ 5P; 10P |
| Номинальное/наибольшее рабочее напряжение, кВ | 10/12 |
| Уровень изоляции, кВ | 12/42/75 |
| Номинальный первичный ток, А | 5-1500 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка с коэффициентом мощности cosф=0,8, В*А | 10; 15; 20 |
| Коэффициент безопасности вторичных обмоток | от 5 до 10 |
| Количество вторичных обмоток | от 1 до 5 |
| Габаритные размеры, мм, не более | 240*330*432 |
Условия гарантии
Гарантийное и сервисное обслуживание осуществляет "АЭС-комплект".
Гарантийный период на оборудование составляет - 5 лет.
Возможно продление срока гарантийных обязательств на основании отдельно заключаемого договора.
