Вакуумные выключатели VS1BEL-12

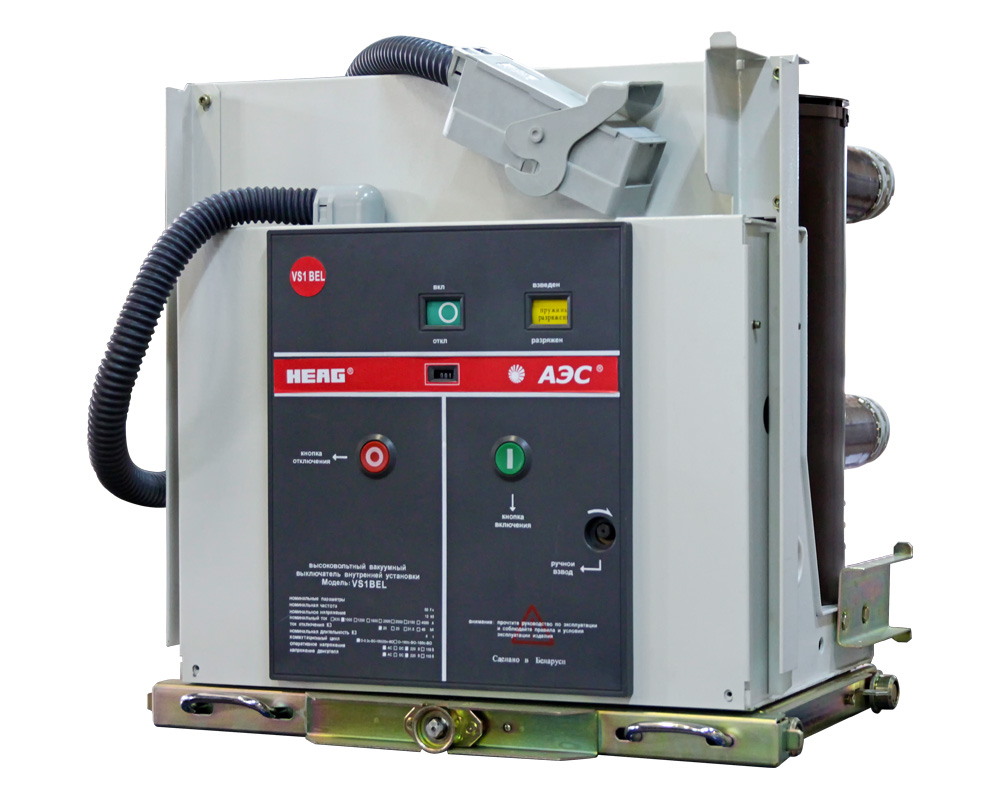

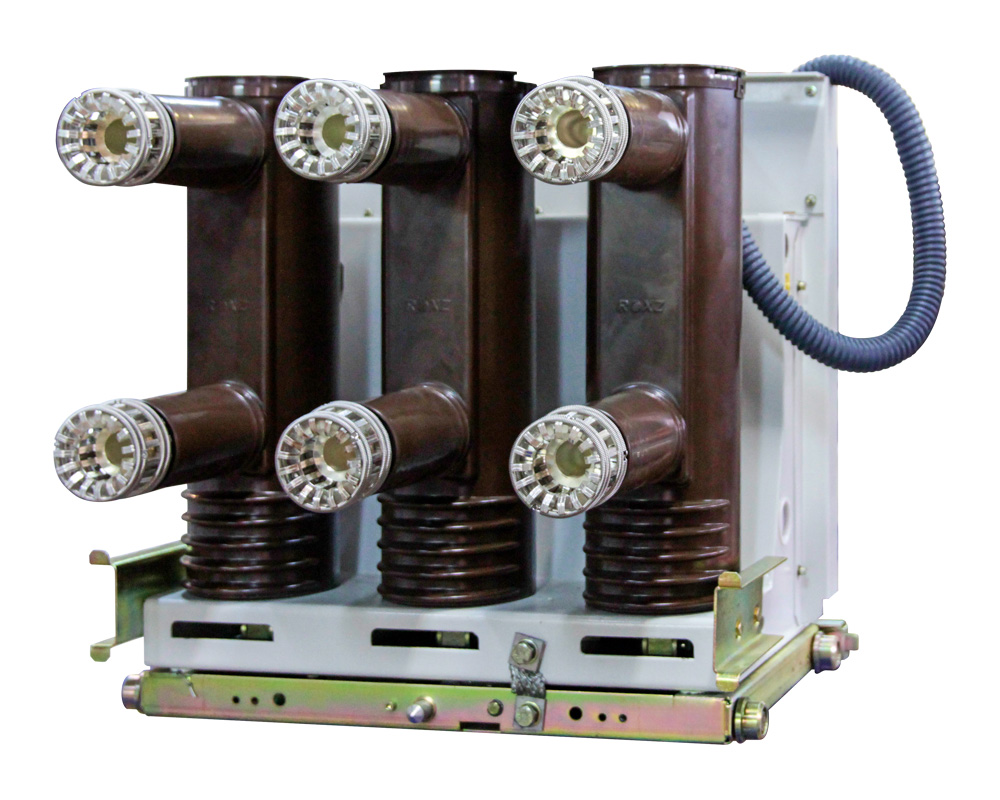

Вакуумный выключатель 10 кВ (серии VS1BEL-12) внутренней установки предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением до 12 кВ.
Производитель: "АЭС-комплект" (РБ)
Производитель: "АЭС-комплект" (РБ)
Получить консультацию
- Заполните данные
- Отправьте на почту info@aes.by
Описание
Структура условного обозначения:
Нормальные условия эксплуатации:
- Высота над уровнем моря не должна превышать 1000 м.
- Температура окружающей среды: -40°С — +40°С.
- Влажность окружающей среды: среднее значение относительной влажности в течение дня — не более 95%; среднее значение относительной влажности в течение месяца — не более 90%.
- Устойчивость к землетрясениям: выдерживает землетрясения не более 8 баллов.
- Следует обеспечить защиту от пожаров, взрывов, серьезного загрязнения, химической эрозии и значительной вибрации.
- Срок эксплуатации выключателя 30 лет.
Документация
Технические характеристики
| № | Наименование параметра | Единицы измерения | Норма |
|---|---|---|---|
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Номинальная частота | Гц | 50 |
| 3 | Испытательное напряжение грозового импульса | кВ | 75 |
| 4 | Одноминутное испытательное повышенное напряжение промышленной частоты | кВ | 42 |
Номинальные параметры
| Номинальный ток, А | Номинальный ток отключения КЗ (термической стойкости), кА | Ток электродинамической стойкости (Пиковое значение), кА | Номинальная продолжительность короткого замыкания, с | Количество аварийных отключений | Механический ресурс «B-tn-O», циклов |
|---|---|---|---|---|---|
| 630,1000,1250 | 20 | 50 | 4 | 50 | 30000 |
| 630,1000,1250 | 25 | 63 | 4 | 50 | 30000 |
| 1250,1600,2000,2500 | 31.5 | 80 | 4 | 50 | 25000 (30000*) |
| 1600,2000, 2500, 3150 | 40 | 100 | 4 | 30 | 25000 |
| 4000 | 40/50 | 125 | 4 | 12 | 10000 |
*Изготовление по требованию Заказчика
Механические параметры
| № | Наименование параметра | Единицы измерения | Норма |
|---|---|---|---|
| 1 | Ход контактов | мм | 11±1 |
| 2 | Допустимый износ контактов | мм | 3,5±0,5 |
| 3 |
Асинхронность трехфазного включения и отключения |
мс | ≤2 |
| 4 | Номинальный коммутационный цикл |
О-0,3сек-ВО-180сек-ВО, О-0,3сек-ВО-20сек-ВО, (O-180сек-ВО-180сек-ВО на 40 кА) |
|
| 5 | Время включения | мс | ≤100 |
| 6 | Время отключения | мс | ≤50 |
Электрические параметры электромагнитов выключателя
| Наименование | Мощность, Вт | Ток, А | Номинальное напряжение, В |
|---|---|---|---|
| Электромагнит включения | 245 | ≤ 1,67 / ≤1,1 | 110/220 (AC/DC) |
| Электромагнит отключения | 245 | ≤ 1,67 / ≤1,1 | 110/220 (AC/DC) |
| Блокирующий электромагнит | 10 | < 0,05 | 110/220 (AC/DC) |
| Расцепитель максимального тока | 3; 5 А |
Технические характеристики электропотребления привода
| Номинальное напряжение, В | Мощность мотор-редуктора, Вт | Время взвода пружины, с | Номинальный ток выключателя VS1BEL |
|---|---|---|---|
| 110/220 (AC/DC) | 50 | ≤10 | 630-1600 А |
| 110/220 (AC/DC) | 75 | ≤10 | 2000-4000 А |
Оперативное питание всех элементов привода осуществляется на постоянном токе, в случае необходимости осуществления питания на переменном токе в схеме управления устанавливаются диодные мосты.
